電壓探頭的分類與應用

　　電壓探頭是電子測量領域中不可或缺的工具，用于將待測電路中的電壓信號安全、準確地傳輸至測量?jī)x器(如示波器、萬用表等)。根據不同的工作原理、測量范圍和適用場景，電壓探頭可分為多種類型。本文將系統介紹電壓探頭的分類體系及其特點。

　　一、按工作原理分類

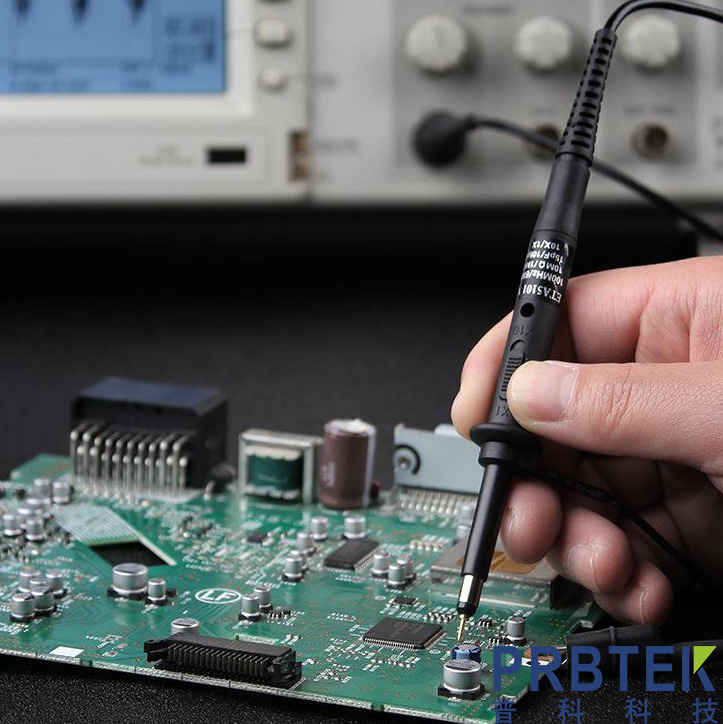

　　1. 無源電壓探頭

　　無源探頭是最常見的電壓探頭類型，主要由電阻、電容等無源元件構成。

　　特點：

　　無需外部供電

　　結構簡單，成本低廉

　　帶寬通常在10MHz-500MHz之間

　　輸入阻抗典型值為10MΩ(并聯10-15pF電容)

　　典型應用：

　　一般電路調試

　　低頻信號測量

　　教學實驗環境

　　示例：常見的10:1衰減探頭(如Tektronix P2220)，可將輸入信號衰減10倍后傳輸至示波器。

　　2.有源電壓探頭

　　有源探頭內部包含放大器等有源器件，需要外部供電。

　　特點：

　　帶寬高(可達數GHz)

　　輸入電容小(通常<1pF)

　　輸入阻抗高(可達1MΩ以上)

　　價格昂貴

　　典型應用：

　　高頻信號測量

　　高阻抗電路測量

　　精密測量場合

　　示例：Keysight N2790A系列有源探頭，帶寬達1GHz，特別適合測量高速數字信號。

　　3. 差分探頭

　　差分探頭用于測量?jī)蓚€(gè)測試點之間的電壓差而非對地電壓。

　　特點：

　　共模抑制比高(通常>60dB)

　　可測量浮動信號

　　帶寬范圍廣(從MHz到GHz級)

　　典型應用：

　　開關電源測量

　　電機驅動電路

　　通信差分信號

　　示例：Tektronix THDP0200高壓差分探頭，可測量高達±600V的差分信號。

　　二、按衰減比分類

　　1. 1:1探頭(無衰減)

　　特點：

　　信號無衰減直接傳輸

　　帶寬較低(通常<10MHz)

　　輸入阻抗較低

　　適用場景：

　　小信號測量

　　低頻應用

　　2. 10:1探頭(衰減型)

　　特點：

　　信號衰減10倍

　　帶寬較高(可達數百M(fèi)Hz)

　　輸入阻抗較高

　　適用場景：

　　通用測量

　　中等電壓測量

　　3. 100:1及更高衰減比探頭

　　特點：

　　用于高壓測量

　　帶寬隨衰減比增加而降低

　　特殊高壓絕緣設計

　　適用場景：

　　電源系統

　　電力電子設備

　　示例：PMK PHV1000高壓探頭，衰減比1000:1，可測量高達40kV的電壓。

　　三、按帶寬分類

　　1.低頻探頭(<10MHz)

　　適用于音頻、電源等低頻信號測量。

　　2.中頻探頭(10MHz-500MHz)

　　通用型探頭，滿足大多數電子電路測量需求。

　　3.高頻探頭(>500MHz)

　　用于高速數字電路、射頻信號等高頻應用。

　　四、按特殊應用分類

　　1.高壓探頭

　　專門設計用于測量高電壓(通常>1kV)，具有特殊的絕緣和安全設計。

　　2.電流探頭(電壓輸出型)

　　通過測量電流在已知電阻上的壓降來間接測量電流。

　　3.邏輯探頭

　　專為數字電路設計，可識別和顯示邏輯電平狀態。

　　4.溫度探頭(熱電偶型)

　　將溫度變化轉換為電壓信號進行測量。

　　五、探頭選擇指南

　　選擇電壓探頭時需考慮以下因素：

　　1.帶寬：應至少為被測信號最高頻率成分的3-5倍

　　2.衰減比：根據被測電壓范圍選擇

　　3.輸入阻抗：確保對被測電路影響最小

　　4.探頭負載效應：輸入電容和電阻對電路的影響

　　5.電壓范圍：確保不超過探頭最大額定值

　　6.連接方式：考慮被測電路的物理連接需求

　　六、探頭使用注意事項

　　1.使用前進行校準(補償調整)

　　2.注意接地環路問題

　　3.避免超過額定電壓

　　4.高頻測量時注意探頭位置和引線長度

　　5.定期檢查探頭絕緣狀況

　　七、未來發展趨勢

　　1.更高帶寬：隨著5G、高速數字電路的發展，對GHz級以上探頭的需求增加

　　2.集成化：探頭與測量?jī)x器更緊密集成，智能識別探頭參數

　　3.無線化：無線探頭技術發展，減少對被測系統的影響

　　4.多功能化：?jiǎn)我惶筋^集成電壓、電流、溫度等多種測量功能

　　電壓探頭作為電子測量的"橋梁"，其性能直接影響測量結果的準確性。了解各類探頭的特性和適用場景，有助于工程師根據具體應用需求選擇最合適的探頭，獲得可靠的測量數據。隨著電子技術的不斷發展，電壓探頭技術也將持續演進，滿足日益復雜的測量挑戰。
