電流探頭飽和后怎么辦?

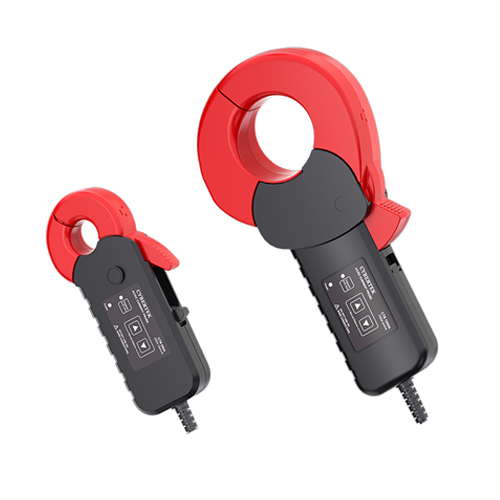

　　在電氣測量領域，電流探頭是工程師和技術人員常用的工具，用于精確測量電路中的電流。然而，當電流探頭出現飽和現象時，測量結果的準確性會受到嚴重影響，甚至可能導致錯誤的判斷和決策。那么，電流探頭飽和后該如何處理呢?我們需要從現象判斷、原因分析、解決措施以及預防方法等方面入手，逐步解決這一問題。

　　一、如何判斷電流探頭是否飽和

　　判斷電流探頭是否飽和，最直觀的方式是觀察測量數據的異常。當探頭飽和時，測量到的電流值可能會出現明顯的失真，不再隨著實際電流的增加而線性變化，甚至可能出現測量值停滯不前或大幅波動的情況。此外，從波形上也能看出端倪，正常情況下，測量得到的電流波形應與實際電流波形相似且平滑，但飽和時，波形可能會出現削頂、畸變等情況，失去原有的形狀和特征 。

　　在實際操作中，還可以借助示波器等設備進行輔助判斷。將電流探頭連接到示波器上，觀察波形的變化。如果在逐漸增大電流的過程中，波形突然發生異常變化，且無法通過調整示波器的設置恢復正常，那么很可能是電流探頭已經飽和。

　　二、電流探頭飽和的原因分析

　　(一)被測電流過大

　　電流探頭都有其額定的測量范圍，如果被測電流超過了這個范圍，探頭的磁芯就會進入飽和狀態。例如，一款額定測量范圍為 0 - 100A 的電流探頭，當實際測量的電流達到 200A 時，磁芯無法再線性地感應磁場變化，從而導致飽和。這是電流探頭飽和最常見的原因之一，尤其是在一些大功率電路或故障情況下，電流可能會瞬間增大，超出探頭的承受能力。

　　(二)磁芯材料特性

　　磁芯材料的性能對電流探頭的飽和特性有著重要影響。不同的磁芯材料具有不同的飽和磁感應強度和磁導率。一些磁芯材料在較高的磁場強度下容易飽和，而另一些則具有更好的抗飽和性能。如果選用的磁芯材料不適合測量的電流范圍，就容易出現飽和現象。例如，錳鋅鐵氧體磁芯在低頻下具有較高的磁導率，但飽和磁感應強度相對較低，在測量大電流時就可能更容易飽和;而坡莫合金磁芯則具有較高的飽和磁感應強度和良好的頻率特性，更適合在一些對精度和抗飽和要求較高的場合使用。

　　(三)探頭設計缺陷

　　探頭的設計不合理也可能導致飽和問題。例如，探頭的匝數設計不當，可能會影響其對磁場的感應能力和線性范圍。如果匝數過多，在一定的磁場強度下，磁芯更容易達到飽和;而匝數過少，則可能導致測量靈敏度降低。此外，探頭的結構設計，如磁芯的形狀、氣隙大小等，也會影響其磁性能和飽和特性。不合理的結構設計可能會導致磁場分布不均勻，使磁芯局部過早飽和，從而影響整體的測量性能。

　　三、電流探頭飽和后的解決措施

　　(一)更換合適量程的探頭

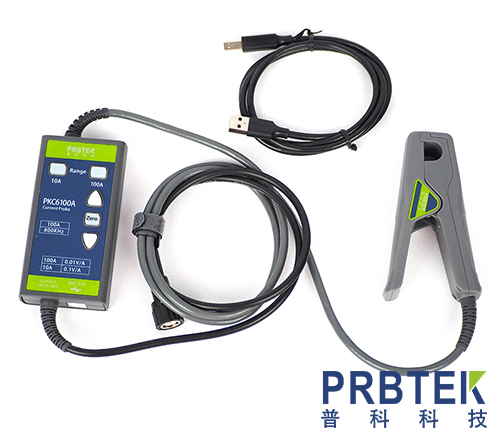

　　當確定是因為被測電流過大導致探頭飽和時，最直接有效的方法就是更換量程更大的電流探頭。在選擇新探頭時，要充分考慮被測電路的實際電流情況，不僅要滿足正常工作電流的測量需求，還要預留一定的余量，以應對可能出現的過載或故障電流。例如，如果被測電路正常工作電流為 80A，考慮到可能存在的瞬間沖擊電流，應選擇額定測量范圍在 150A 甚至更高的探頭，確保在各種情況下都能準確測量電流。

　　(二)選擇抗飽和性能更好的磁芯材料

　　如果發現當前使用的電流探頭磁芯材料容易飽和，可以考慮更換為抗飽和性能更好的材料。如前面提到的坡莫合金磁芯，在對測量精度和抗飽和要求較高的場合，就可以替代錳鋅鐵氧體磁芯。不過，在更換磁芯材料時，還需要綜合考慮其他因素，如成本、頻率特性、溫度特性等。不同的磁芯材料在這些方面可能存在差異，要根據實際的測量需求進行權衡和選擇，以達到最佳的測量效果。

　　(三)優化探頭設計

　　對于存在設計缺陷的電流探頭，可以嘗試對其進行優化改進。如果是匝數問題，可以通過重新計算和調整匝數，使其在保證測量靈敏度的同時，擴大線性測量范圍，提高抗飽和能力。對于磁芯結構問題，可以調整磁芯的形狀或氣隙大小，改善磁場分布，減少局部飽和的可能性。例如，在磁芯中增加適當?shù)臍庀叮梢越档痛判镜拇艑?dǎo)率，使磁芯在更高的磁場強度下才達到飽和，但氣隙的增加也會對測量精度產生一定影響，需要進行精確的計算和調整，以在抗飽和性能和測量精度之間找到平衡。

　　此外，在優化探頭設計過程中，還可以結合仿真技術，利用專業的電磁仿真軟件對探頭的磁性能進行模擬分析，提前預測和評估不同設計方案的效果，從而更高效地找到最佳的改進措施。

　　四、預防電流探頭飽和的方法

　　(一)提前預估被測電流范圍

　　在進行電流測量之前，要盡可能準確地了解被測電路的工作情況，包括正常工作電流、可能出現的最大電流以及電流的變化特性等?？梢酝ㄟ^查閱電路設計文檔、參考類似電路的運行數據等方式，對被測電流范圍進行預估。根據預估結果，合理選擇合適量程的電流探頭，避免因量程選擇不當而導致飽和。

　　(二)定期維護和校準探頭

　　定期對電流探頭進行維護和校準，能夠及時發現探頭性能的變化，確保其處于良好的工作狀態。維護工作包括清潔探頭、檢查探頭的連接是否牢固等，防止因外部因素影響探頭的正常使用。校準則是通過與標準電流源進行比對，調整探頭的測量參數，保證測量結果的準確性。一般來說，電流探頭應按照制造商的建議定期進行校準，校準周期根據使用頻率和環境條件而定，通常為半年到一年一次。

　　(三)實時監測和預警

　　在一些對電流測量準確性要求較高的場合，可以設置實時監測和預警系統。通過傳感器和數據采集設備，實時監測電流探頭的工作狀態和測量數據。當檢測到電流接近探頭的額定測量范圍或出現異常變化時，及時發出預警信號，提醒操作人員采取相應措施，避免探頭飽和對測量結果造成影響。同時，還可以將監測數據進行記錄和分析，以便后續對電流探頭的使用情況和電路運行狀態進行評估和優化。
