電流探頭 10mV/A 對應示波器設定詳解

　　在電子測量領域，準確測量電流信號對于分析電路性能、排查故障等工作至關重要。電流探頭作為一種專門用于測量電流并將其轉換為電壓信號輸出給示波器的設備，其與示波器的正確配合使用尤為關鍵。當使用輸出標定為 10mV/A 的電流探頭時，合理設定示波器參數能確保精確獲取電流信號信息。本文將深入探討電流探頭 10mV/A 對應示波器的設定方法及相關要點。

　　電流探頭工作原理簡述

　　電流探頭的工作原理主要基于霍爾效應(無源探頭)或電流互感器原理(有源探頭)?；诨魻栃?yīng)的探頭，當有電流通過導體時，在導體周圍產生磁場，該磁場與探頭內的半導體材料相互作用，根據霍爾效應會在材料兩側產生與電流大小成正比的電勢差，即霍爾電勢，通過測量該電勢差來推算電流大小?；陔娏骰ジ衅髟淼挠性刺筋^，則是利用電磁感應，將穿過探頭的電流產生的磁場耦合到二次繞組，感應出與電流成正比的電壓信號。無論哪種原理，最終都是將電流信號轉換為示波器可接收的電壓信號，以 10mV/A 的探頭為例，就是每 1 安培電流會產生 10 毫伏的輸出電壓信號。

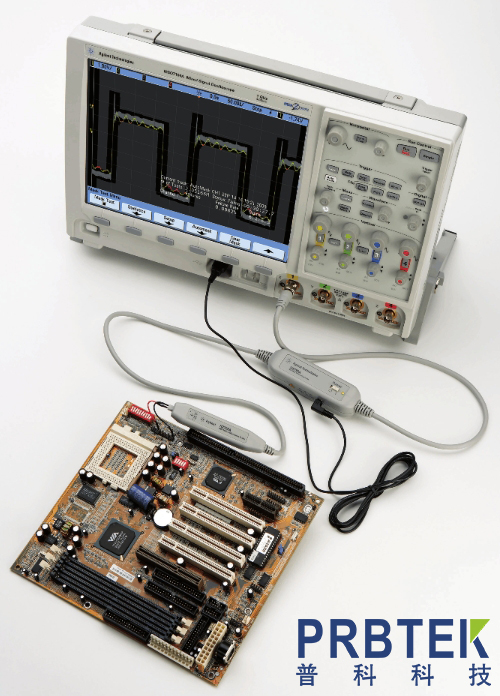

　　示波器設定步驟

　　確定量程

　　在使用電流探頭前，必須明確其量程，即所能測量的最大電流值。這一信息通?？稍谔筋^的產品說明書或標識上獲取。例如，若手頭的 10mV/A 電流探頭量程為 0 - 50A，那么后續的設置都要基于此量程范圍進行考量，以避免測量電流超出量程而損壞探頭或?qū)е聹y量不準確。

　　設置示波器垂直刻度

　　根據電流探頭的 10mV/A 標定以及待測電流的預估大小來設置示波器的垂直刻度。假設要測量的最大電流為 20A，由于探頭是 10mV/A，那么此時電流產生的最大電壓為 20A×10mV/A = 200mV。為了能在示波器上完整且清晰地顯示該電流信號對應的電壓波形，應將示波器的垂直刻度設置為略大于 200mV 的值，如設置為 250mV / 格或 500mV / 格(具體根據示波器的刻度檔位選項)。這樣設置后，示波器屏幕上每一格代表的電壓值適配了當前電流探頭的輸出特性以及待測電流范圍，方便準確讀取電流信號的幅值。

　　調整垂直位置

　　完成垂直刻度設置后，需要調整波形在示波器屏幕上的垂直位置，使波形能居中顯示。通過示波器上的垂直位置調節旋鈕，將波形移動到屏幕的中心區域，便于觀察和分析波形細節，避免波形因位置偏上或偏下而部分超出屏幕顯示范圍。

　　設置時間基準(水平刻度)

　　時間基準設置決定了示波器屏幕上每一格所代表的時間長度，其設置依據是需要觀察的電流變化細節。如果待測電流是頻率較低的直流或低頻交流信號，時間基準可設置得較大，比如每格代表 10ms、100ms 等，以便能在屏幕上完整顯示信號的長時間變化趨勢;若測量的是高頻脈沖電流等快速變化的信號，則需將時間基準設置得較小，如每格代表 1μs、10μs，確保能夠捕捉到電流信號的快速上升沿、下降沿等細節特征。

　　觸發設置

　　合理的觸發設置對于穩定顯示電流波形至關重要。觸發源應選擇與被測電流信號相關的通道，例如若電流探頭連接到示波器的通道 1，則觸發源設為通道 1。觸發電平要根據預估的電流信號幅值進行設置，將其設置在信號幅值范圍內，使示波器能在信號達到該電平時觸發并開始采集數據，從而穩定顯示波形。觸發類型可根據信號特點選擇，常見的有邊沿觸發(上升沿或下降沿觸發)，適用于規則的脈沖信號;對于復雜的周期性信號，可能需要選擇脈沖寬度觸發等其他觸發類型。

　　衰減補償

　　部分電流探頭具有可調衰減功能，此時務必確保示波器輸入通道的衰減設置與探頭匹配。例如，若探頭設置為 10 倍衰減，那么示波器輸入通道也應設置為對應的 10 倍衰減，以保證測量的準確性。否則，會導致信號幅值顯示錯誤，影響對電流信號的正確分析。

　　校準探頭

　　為保證測量精度，有條件的情況下應使用已知電流源對電流探頭進行校準。按照探頭的校準操作說明，將已知大小的電流通入探頭，然后觀察示波器顯示的電壓信號，并與理論上應輸出的電壓值(根據 10mV/A 的標定以及已知電流大小計算得出)進行對比。若存在偏差，可通過探頭或示波器上的校準調節功能進行修正，使探頭測量結果更接近真實值。

　　使用合適的探頭附件

　　根據測量的電流類型(交流 AC、直流 DC 或脈沖)選擇合適的探頭附件。例如，測量高頻交流電流時，可能需要搭配高頻補償電纜等附件，以改善探頭的高頻響應特性，減少信號失真;測量直流電流時，要確保探頭及其附件在直流測量模式下工作正常，無漏電等影響測量的因素。

　　操作注意事項

　　在整個測量過程中，要注意正確連接電流探頭與示波器，確保連接牢固，避免接觸不良導致信號丟失或測量不準確。同時，要考慮周圍環境對測量的影響，如避免在強磁場環境下使用電流探頭，因?yàn)橥饨绱艌隹赡芨蓴_探頭的測量結果，使測量到的電流信號出現偏差。另外，在測量大電流時，要注意電流探頭的散熱問題，大電流通過探頭可能導致其發熱，若散熱不佳可能影響探頭的性能和測量精度，甚至損壞探頭。

　　正確設置示波器以配合 10mV/A 的電流探頭進行測量，涉及從量程確定、垂直與水平刻度設置、觸發設置到校準等多個關鍵步驟，且每個步驟都需要根據實際測量需求和探頭特性進行仔細調整。只有這樣，才能通過示波器準確觀察和分析電流信號，為電子電路的研究、開發與維護等工作提供可靠的數據支持。
