知用CYBERTEK高頻電場探頭EM5030E的特性及其應用

　　EM5030E系列探頭組包含了2個專門用來測試電場(E)的探頭，覆蓋頻率范圍為30MHz到3GHz，主要應用于查找電場干擾源，除了探頭其他部分均為屏蔽設計。

　　探頭通過50?的電纜直接與頻譜儀或者示波器連接。當產品的輻射或傳導干擾超過標準時，可用近場探頭來尋找產品中哪個元件或電路產生了該頻率的干擾，能夠檢測模塊之間的耦合通道以及評估系統內信號切換速率、RF電壓等。當干擾信號比較弱時，可以配合本公司的EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系統測試靈敏度。

　　特性：

　　電場近場探頭,用于檢測表面電場。覆蓋區域2*5cm范圍。適用于總線結構或者大的元件區域。

　　頻率范圍:30MHz to 1.5GHz

　　電場近場探頭,用于單根導線表面產生的電場檢測。

　　頻率范圍:30MHz to 3 GHz

　　應用：

　　EMI 輻射干擾源定位

　　電磁場強度檢測

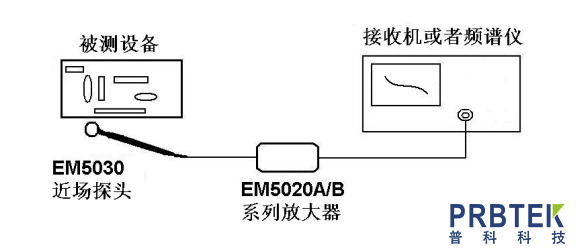

　　使用示意圖：
