泰克TEKTRONIX交流電流探頭P6021A的使用方法分享

　　主要特性

　　使用P6021A電流探頭可進行高達60MHz的精確測量。主要功能包括:

　　帶寬>60 MHz，上升時間≤5.8ns

　　15Ap-p連續額定值(隨頻率降低額定值)

　　250 A峰值脈沖電流(脈沖寬度<10μs)

　　150 VCATI(裸線)300V CAT II(絕緣線)

　　安裝

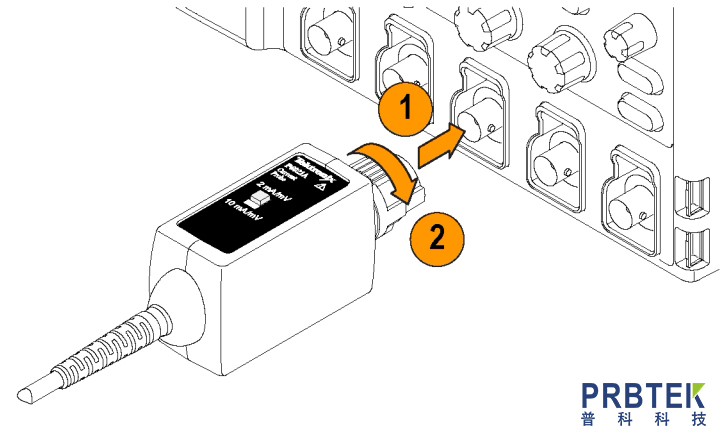

　　1.將探頭上的BNC連接器與示波器輸入連接器對齊。

　　2.按下探針連接器并將其向右旋轉以將其鎖定到位。

　　若要斷開探頭，請將探頭連接器轉向左側，并將探頭從儀器上拉開。

　　功能檢查

　　下列程序檢查探頭是否正常工作。

　　警告:探針爪開口可容納直徑為5.0毫米或更小的絕緣導線。請勿將直徑大于5.0毫米的導線插入探針爪?？赡軙е绿结槗p壞。

　　要檢查探頭功能是否正確，請執行以下操作:

　　1.將探頭連接到示波器的任意通道。

　　2.將示波器設置為顯示探測通道。

　　3.把探頭固定在電路上。

　　4.調整示波器或使用自動集頻功能來顯示穩定的波形。

　　當你看到穩定的波形時，說明探頭工作正常。

　　基本操作

　　注意：不要將直徑大于5.0毫米(0.20英寸)的導體強行插入探頭鉗口中，否則可能會損壞探頭。探頭頭變壓器的配合面經過精密拋光，應小心處理。探頭頭變壓器配合面上的污垢可能會降低測量精度。請參閱本手冊的維護部分，了解如何正確清潔探頭頭變壓器表面。

　　接地探頭

　　6英寸的接地引線將電纜探針端的探針變壓器周圍的屏蔽層接地。這使得您可以將接地連接更靠近要測量的電路，從而提高高頻響應。接地引線夾在探針底部的接地連接器上。

　　當進行高頻測量時，請將探頭接地線連接到探頭的接地連接器，并將鱷魚夾直接連接到射頻接地線，以提高高頻(2MHz以上)的EMI抑制能力。這將有助于繞過電容耦合的RF電流，這些電流可能會流入探頭電纜。在某些情況下，移動接地線或?qū)⑻筋^重新定位到遠離測試電路中噪聲源的位置可能有所幫助。

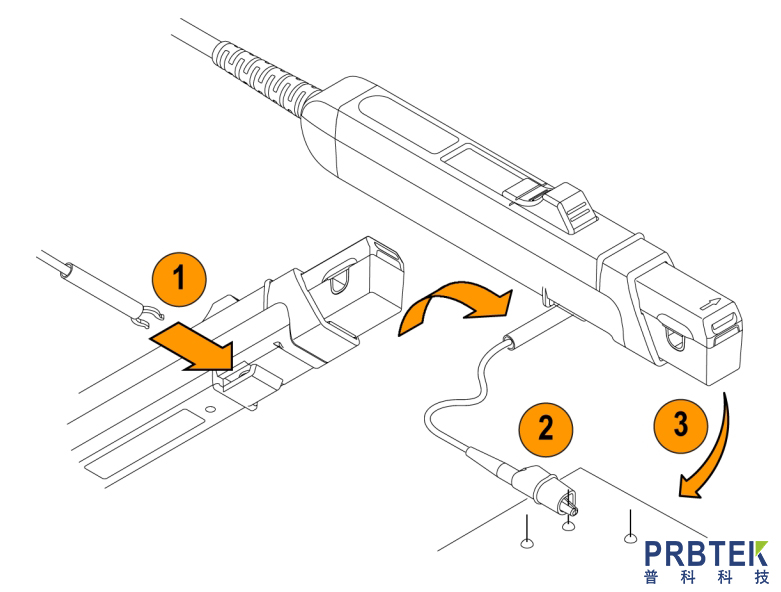

　　1.將地線夾緊到探頭底部的地柱上。

　　2.將夾子的鱷魚狀端部連接到電路接地。

　　3.將探頭夾在電路導體周圍。

　　設備設置

　　使用下列程序來設置和加熱設備以測試探頭。

　　1.打開示波器。

　　2.將探頭連接到示波器的任意通道。

　　3.將示波器耦合器設置為交流

　　4.為其余測試設備供電。

　　5.給設備留出20分鐘的熱身時間。

　　6.復印測試記錄，用它來記錄測試結果
