TEKTRONIX泰克TDP4000差分探頭的安裝與校準方法

　　主要功能：

　　通過具有 Tektronix TekVPI 示波器接口的示波器，TDP3500 和 TDP4000 差分探頭可以在直流到 3.5 GHz 和 4 GHz 的范圍進行精確的差分測量。主要功能包括：

　　直流到 3.5 GHz 的帶寬 (TDP3500)

　　直流到 4 GHz 的帶寬 (TDP4000)

　　100 kΩ 差分輸入電阻

　　<0.3 pF 差分輸入電容

　　>25 dB CMRR @ 1 GHz

　　示波器顯示上自動單位縮放

　　安裝

　　連接到主儀器

　　說明： 您的 TekVPI 設備可能需要固件升級方可支持 TDP3500 和 TDP4000 探頭的全部功能。在連接探頭之前，請檢查版本要求。(主機儀器固件)

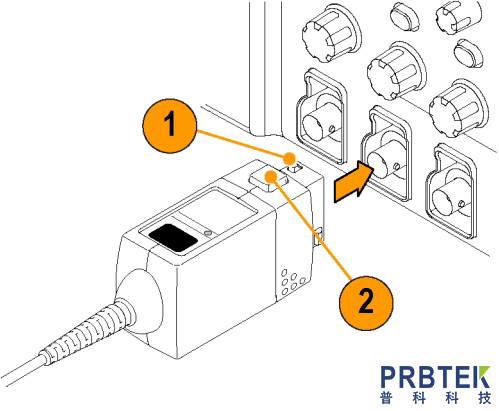

　　1. 將探頭推入 TekVPI 插座。完全嚙合時探頭會被卡住。

　　連接探頭后，主機儀器將從探頭讀取信息并識別探頭類型。

　　2. 要斷開連接，請先按下閉鎖釋放按鈕，然后從儀器中拉出。

　　測試方法

　　檢查儀器校準狀態：

　　1. 從 Utilities(輔助功能)菜單中選擇 Instrument Calibration (儀器校準)。

　　2. 在 Status(狀態)框中，檢查是否出現 Pass(通過)。

　　3. 如果儀器的校準狀態并非通過，請運行 Signal Path Compensation (信號路徑補償)例程：從示波器上斷開所有探頭和信號源的連接，然后選擇 Calibrate(校準)。當狀態框內顯示 Pass(通過)時，繼續進行下一步。

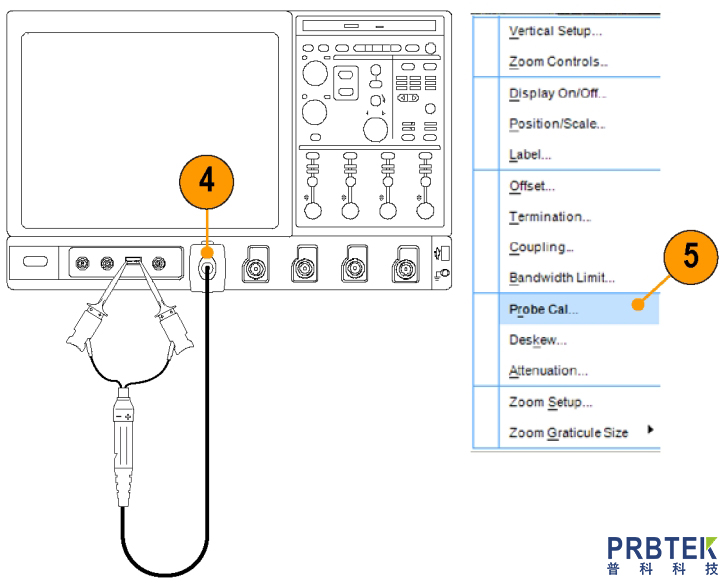

　　4. 將探頭連接到示波器的 PROBE COMP(探頭補償)連接器。

　　5. 在 Vertical(垂直)菜單中，選擇 Probe Cal(探頭校準)。

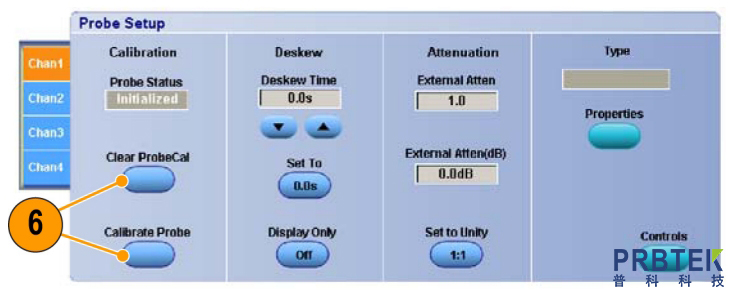

　　6. 出現 Probe Setup(探頭設置)屏幕后，選擇 Clear ProbeCal (清除探頭校準)，然后選擇 Calibrate Probe(校準探頭)。探頭校準例程即會開始。例程完成后，Probe Status(探頭狀態)從 Running(正在運行)變成 Pass (通過)。關閉通知程序并開始使用探頭。

　　如果 Probe Status(探頭狀態)變成 Fail(失敗)：

　　檢查適配器是否可靠地連接到探頭端部，并連接到示波器的 PROBE COMP(探頭補償)連接器

　　在 Probe Setup(探頭設置)菜單的左側檢查所選通道是否為探頭插入的通道
