高壓探頭都是無源的嗎？

　　高壓探頭在電子測量領域中扮演著至關重要的角色，它能夠安全地對高電壓信號進行測量和分析。然而，很多人可能存在一個誤解，認為高壓探頭都是無源的。實際上，高壓探頭存在有源和無源兩種類型，它們在工作原理、性能特點以及應用場景等方面都有著顯著的差異。

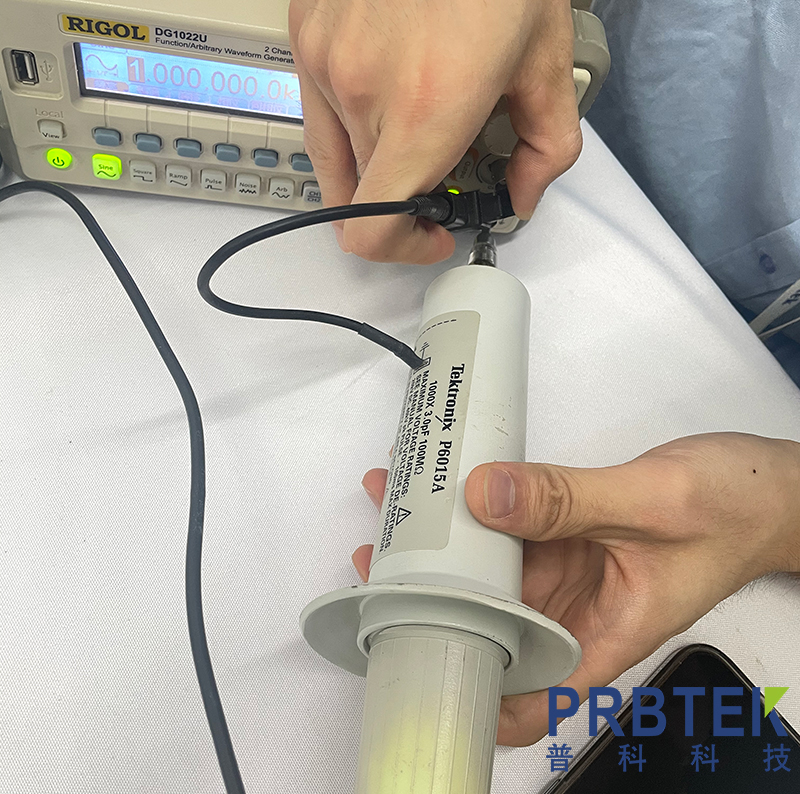

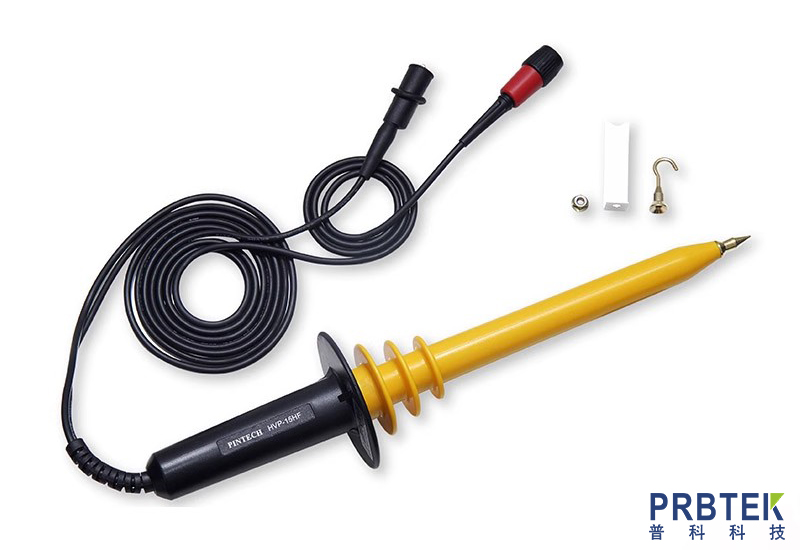

　　一、無源高壓探頭

　　1.工作原理

　　無源高壓探頭主要基于電容分壓和電阻分壓原理。例如，在電容分壓型無源高壓探頭中，探頭內部有一個高壓電容和一個低壓電容串聯。根據電容分壓公式$ U_2 = U_1\times\frac{C_1}{C_1 + C_2} $(其中$ U_1 $為輸入高壓，$ U_2 $為輸出低壓，$ C_1 $和$ C_2 $分別為高壓電容和低壓電容)，將高電壓降低到示波器等測量設備能夠接受的范圍。

　　電阻分壓型無源高壓探頭則是通過高壓電阻和低壓電阻串聯，按照電阻分壓公式$ U_2 = U_1\times\frac{R_2}{R_1+R_2} $($ U_1 $為輸入高壓，$ U_2 $為輸出低壓，$ R_1 $為高壓電阻，$ R_2 $為低壓電阻)進行分壓。

　　2.性能特點

　　無源高壓探頭結構相對簡單，成本較低。由于沒有有源元件，其可靠性較高，不易受到電源波動等因素的影響。

　　但是，無源高壓探頭的帶寬相對較窄。例如，一般的無源高壓探頭帶寬可能在幾十兆赫茲到幾百兆赫茲之間，對于高頻高壓信號的測量可能存在一定的局限性。

　　無源高壓探頭的輸入電容和輸入電阻較大，在測量一些高阻抗電路時，可能會對被測電路產生較大的負載效應，從而影響測量的準確性。

　　3.應用場景

　　無源高壓探頭適用于一些低頻、低精度要求的高壓測量場景。例如，在電力系統中對工頻(50Hz或60Hz)高壓的初步檢測，或者在一些簡單的電子設備中對低帶寬高壓信號的測量。

　　二、有源高壓探頭

　　1.工作原理

　　有源高壓探頭內部包含有源放大電路。它先對高電壓信號進行衰減，然后通過放大器對衰減后的信號進行放大。例如，有源高壓探頭可能會將輸入的高電壓信號通過一個精密的衰減網絡衰減到合適的范圍，然后由低噪聲、高增益的放大器將信號放大到示波器能夠處理的電平。

　　2.性能特點

　　有源高壓探頭具有較高的帶寬，可以達到數吉赫茲甚至更高。這使得它能夠很好地測量高頻高壓信號，如在射頻功率放大器輸出端的高壓射頻信號測量。

　　有源高壓探頭的輸入電容和輸入電阻可以做得很小，對被測電路的負載效應極小，能夠更準確地測量高阻抗電路中的高壓信號。

　　然而，有源高壓探頭由于包含有源元件，其結構復雜，成本較高，并且需要外部電源供電。同時，有源元件的存在也使得它對電源的穩定性和電磁干擾較為敏感。

　　3.應用場景

　　有源高壓探頭廣泛應用于高頻、高精度要求的高壓測量領域。在通信基站中對高頻高壓的發射信號進行測量，或者在高速數字電路中對高電壓脈沖信號的測量等場景中，有源高壓探頭是必不可少的測量工具。

　　三、結論

　　綜上所述，高壓探頭并非都是無源的。無源高壓探頭和有源高壓探頭各有其優缺點，在不同的測量場景下發揮著重要的作用。在實際的電子測量工作中，我們需要根據具體的測量需求，如信號的頻率、精度要求、被測電路的特性等因素，來選擇合適類型的高壓探頭，以確保測量結果的準確性和可靠性。
