羅氏線圈測量與頻率的關系

　　一、引言

　　羅氏線圈(Rogowski coil)作為一種用于測量電流的傳感器，在電力系統、電子設備測試等眾多領域有著廣泛的應用。在不同的應用場景中，電流的頻率可能會有很大的變化范圍，從低頻的工頻(50Hz或60Hz)到高頻的開關電源頻率(kHz級別)甚至更高的射頻頻段。因此，深入理解羅氏線圈測量與頻率的關系對于準確測量電流至關重要。

　　二、羅氏線圈的工作原理

　　羅氏線圈是一種空心的環形線圈，它基于電磁感應原理工作。當被測電流通過載流導體時，會在周圍空間產生磁場。羅氏線圈環繞在載流導體周圍，根據法拉第電磁感應定律，變化的磁場會在線圈中感應出電動勢。感應電動勢的大小與穿過線圈的磁通量的變化率成正比。

　　對于一個匝數為N、橫截面積為A的羅氏線圈，當被測電流i(t)產生的磁場穿過線圈時，感應電動勢e(t)可以表示為：

　　其中μ0是真空磁導率。

　　三、低頻情況下的羅氏線圈測量

　　1.工頻測量

　　在工頻(50Hz或60Hz)測量中，由于頻率相對較低，電流的變化相對緩慢。羅氏線圈能夠很好地跟蹤電流的變化，感應出相應的電動勢。例如，在電力系統的配電線路監測中，測量工頻電流時，羅氏線圈的輸出與輸入電流基本成線性關系。只要羅氏線圈的參數設計合理，如匝數、橫截面積等選擇得當，就可以準確地測量出電流的大小。

　　然而，在低頻情況下，也需要考慮一些因素的影響。例如，羅氏線圈的積分電路的性能。由于感應電動勢是電流的導數關系，為了得到與電流成正比的輸出信號，需要對感應電動勢進行積分。在低頻時，積分電路的時間常數如果選擇不當，可能會導致測量誤差。

　　2.低頻暫態過程測量

　　在電力系統的故障暫態過程中，可能會出現低頻的暫態電流分量。羅氏線圈在測量這些低頻暫態分量時，同樣需要準確地捕捉電流的變化率。由于暫態過程中電流的變化可能比較復雜，包含多個頻率成分，羅氏線圈的帶寬需要足夠?qū)?，以確保能夠測量到這些低頻暫態分量。例如，在短路故障發生時，可能會出現低頻的衰減直流分量，羅氏線圈需要能夠準確地反映這個分量的變化情況。

　　四、高頻情況下的羅氏線圈測量

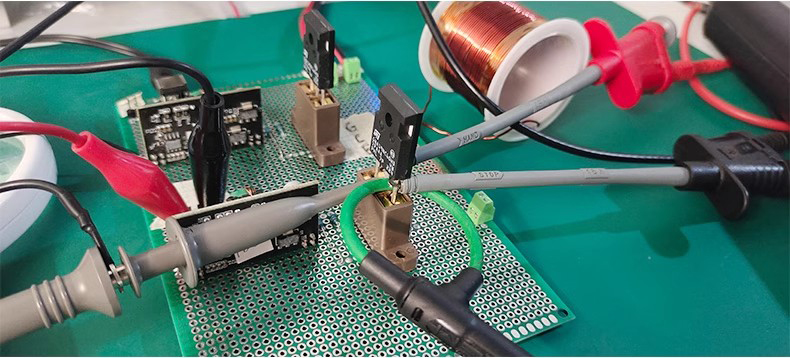

　　1.高頻開關電源測量

　　在高頻開關電源中，電流的頻率可能達到kHz級別。隨著頻率的升高，羅氏線圈的寄生參數開始對測量產生影響。例如，線圈的自感、分布電容等寄生參數。這些寄生參數會改變線圈的等效電路，從而影響其頻率響應特性。

　　在高頻下，羅氏線圈的電感會導致其對高頻電流的阻抗增加，可能會影響電流的準確測量。同時，分布電容可能會與電感發生諧振現象，在諧振頻率附近會使測量結果出現較大的偏差。例如，當測量一個10kHz的開關電源電流時，如果羅氏線圈的自感為1mH，分布電容為100pF，可能會在某個頻率附近出現諧振，導致測量不準確。

　　2.射頻頻段測量

　　在射頻頻段(MHz及以上)，羅氏線圈的測量面臨更大的挑戰。除了寄生參數的影響外，電磁輻射等問題也需要考慮。羅氏線圈在射頻頻段可能會成為一個輻射源或者受到外界射頻信號的干擾。例如，在通信設備的測試中，當測量射頻電流時，羅氏線圈如果沒有良好的屏蔽措施，可能會受到周圍無線信號的干擾，同時也可能會對周圍的無線設備產生干擾。

　　五、改善羅氏線圈頻率響應特性的方法

　　1.優化線圈設計

　　對于低頻測量，可以通過增加線圈匝數、增大橫截面積等方式來提高感應電動勢的幅值，從而提高測量的靈敏度。對于高頻測量，可以采用多層繞制、減小線圈尺寸等方法來減小寄生電感和分布電容。例如，采用多層印制電路板(PCB)技術來制作羅氏線圈，可以精確控制線圈的參數，減小寄生參數的影響。

　　2.改進積分電路

　　在整個頻率范圍內，改進積分電路可以提高測量的準確性?？梢圆捎糜性捶e分電路，通過選擇合適的運算放大器和電路元件，來調整積分電路的頻率響應特性。例如，選擇帶寬較寬、轉換速率較高的運算放大器，可以提高積分電路在高頻下的性能。

　　3.屏蔽和濾波措施

　　在高頻測量時，采用屏蔽措施可以減少外界電磁干擾對羅氏線圈的影響。例如，使用金屬屏蔽罩將羅氏線圈包裹起來，并且將屏蔽罩接地。同時，采用濾波電路對羅氏線圈的輸出信號進行濾波，可以去除不需要的高頻噪聲和干擾信號。

　　六、結論

　　羅氏線圈測量與頻率有著密切的關系。在不同的頻率范圍內，羅氏線圈的測量性能會受到不同因素的影響。在低頻時，主要考慮積分電路等因素的影響;在高頻時，寄生參數、電磁輻射和干擾等因素對測量結果影響較大。通過優化線圈設計、改進積分電路以及采取屏蔽和濾波措施等方法，可以改善羅氏線圈的頻率響應特性，從而提高在不同頻率下電流測量的準確性，使其能夠在更廣泛的頻率范圍內得到準確的應用。
