示波器探頭的衰減系數越大,誤差越大嗎?

　　一、示波器探頭概述

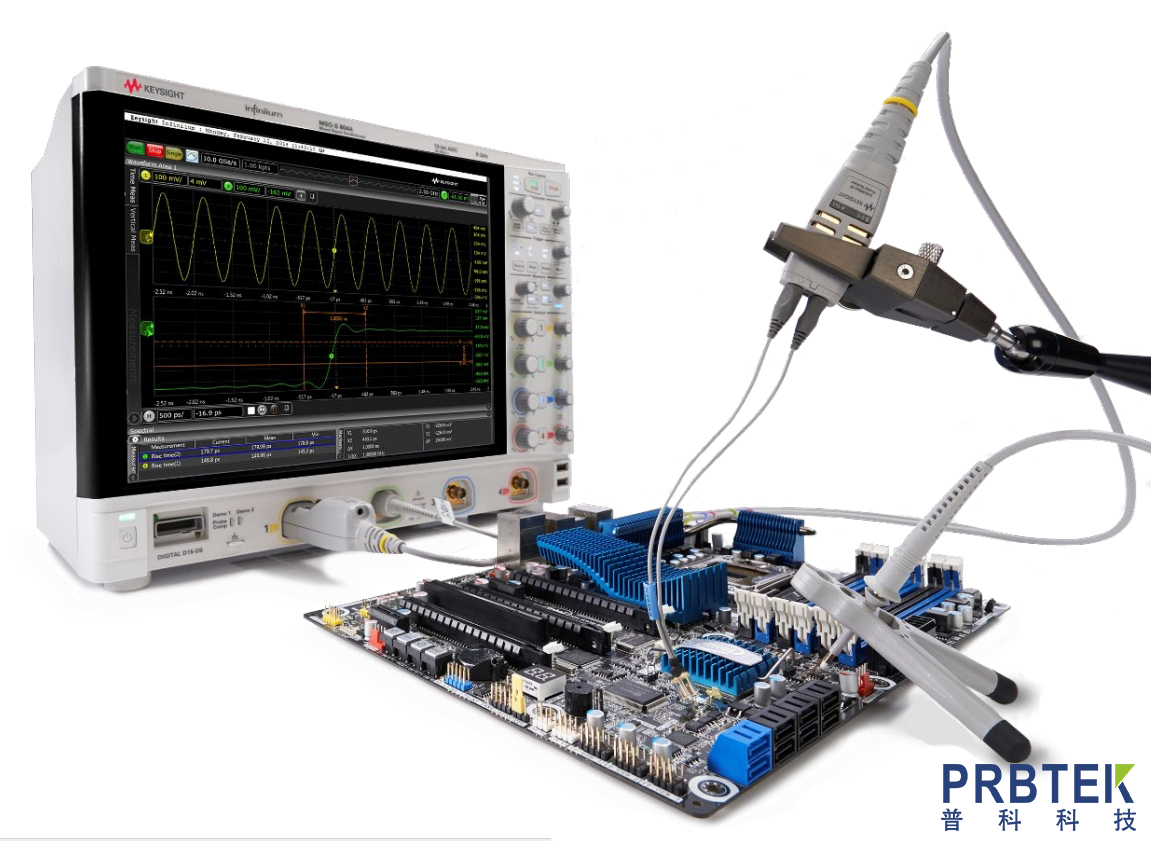

　　示波器探頭是連接示波器與被測電路的重要部件，它的主要作用是將被測信號準確地傳輸?shù)绞静ㄆ鬟M行顯示和分析。示波器探頭有多種類型，其中衰減探頭是常見的一種，它通過一定的電路結構將輸入信號按比例衰減后再送入示波器。

　　二、衰減系數的含義

　　衰減系數表示示波器探頭對輸入信號的衰減比例。例如，衰減系數為10:1的探頭，會將輸入信號的幅度衰減為原來的1/10后再傳輸給示波器。衰減系數的存在使得示波器能夠測量超出其本身輸入范圍的高電壓信號。

　　三、理論上衰減系數與誤差的關系

　　1.理想情況

　　在理想情況下，示波器探頭的衰減系數與誤差沒有必然聯系。如果探頭是一個理想的線性衰減器，無論衰減系數是多少，它都應該按照預定的比例準確地衰減輸入信號。例如，對于一個理想的100:1衰減探頭和一個10:1衰減探頭，只要它們的設計符合理想線性模型，都能準確地將輸入信號按相應比例衰減，不會引入額外的誤差。

　　2.實際電路元件的影響

　　電容和電感元件

　　在實際的示波器探頭中，存在電容和電感等元件。隨著衰減系數的增大，這些元件對信號的影響可能會變得更加復雜。例如，在高頻信號測量時，探頭的寄生電容會對信號產生影響。對于高衰減系數的探頭，由于其內部電路結構可能更復雜，寄生電容的影響可能會導致更大的誤差。假設一個10:1衰減探頭的寄生電容為1pF，在測量100MHz的信號時，它對信號的影響相對較小;而一個100:1衰減探頭的寄生電容可能為5pF(由于內部電路結構不同)，在測量同樣100MHz的信號時，由于衰減系數大，信號經過探頭后的失真可能會更嚴重，從而導致更大的誤差。

　　電阻元件

　　電阻的精度和溫度系數也會影響探頭的性能。高衰減系數的探頭可能需要更多的電阻元件來實現衰減功能。如果電阻的精度不夠高，隨著衰減系數的增大，電阻值的偏差對信號衰減比例的影響會更顯著。例如，在一個10:1衰減探頭中，電阻精度偏差為1%可能對測量結果的影響相對較小;而在一個100:1衰減探頭中，同樣1%的電阻精度偏差會導致更大的信號衰減誤差。

　　四、頻率響應與誤差

　　1.低頻信號測量

　　在低頻信號測量時，衰減系數對誤差的影響相對較小。因為在低頻情況下，探頭內部元件的寄生參數(如電容、電感)對信號的影響較小。無論是低衰減系數還是高衰減系數的探頭，只要其低頻響應特性符合要求，都能較為準確地測量信號。例如，在測量50Hz的工頻信號時，10:1和100:1衰減系數的探頭可能都能將信號準確地傳輸?shù)绞静ㄆ鳎`差主要來源于探頭的直流偏置等其他因素，而不是衰減系數本身。

　　2.高頻信號測量

　　隨著信號頻率的升高，探頭的頻率響應變得非常重要。高衰減系數的探頭在高頻下可能會出現更大的誤差。這是因為高頻信號更容易受到探頭內部寄生參數的影響。例如，當測量1GHz的高頻信號時，高衰減系數探頭內部的寄生電感和電容可能會引起信號的反射、衰減和相位變化等問題。這些問題在低衰減系數探頭中可能相對較輕，從而導致高衰減系數探頭在高頻測量時誤差更大。

　　五、校準對誤差的影響

　　1.校準的必要性

　　無論衰減系數大小，校準對于減小示波器探頭的誤差都非常重要。通過使用標準信號源對探頭進行校準，可以補償由于元件特性、頻率響應等因素引起的誤差。例如，對于一個高衰減系數的探頭，在校準后可以在很大程度上提高測量的準確性。

　　2.校準的局限性

　　然而，校準也有一定的局限性。如果探頭本身的元件特性在不同的工作條件下(如溫度變化、長時間使用后的元件老化等)發生較大變化，即使進行了校準，也可能會出現誤差增大的情況。而且對于高衰減系數的探頭，由于其內部元件較多且復雜，校準后的穩定性可能相對較差，更容易出現誤差增大的現象。

　　六、結論

　　示波器探頭的衰減系數越大并不一定意味著誤差越大，但在實際情況中，由于探頭內部元件特性、頻率響應以及校準等多種因素的影響，高衰減系數的探頭在某些情況下確實可能會出現更大的誤差。在使用示波器探頭時，需要綜合考慮信號的頻率、探頭的校準情況以及探頭的元件特性等因素，以確保測量的準確性。
