開爾文夾的工作原理及應用場景

　　一、開爾文夾的定義與結構

　　1.定義

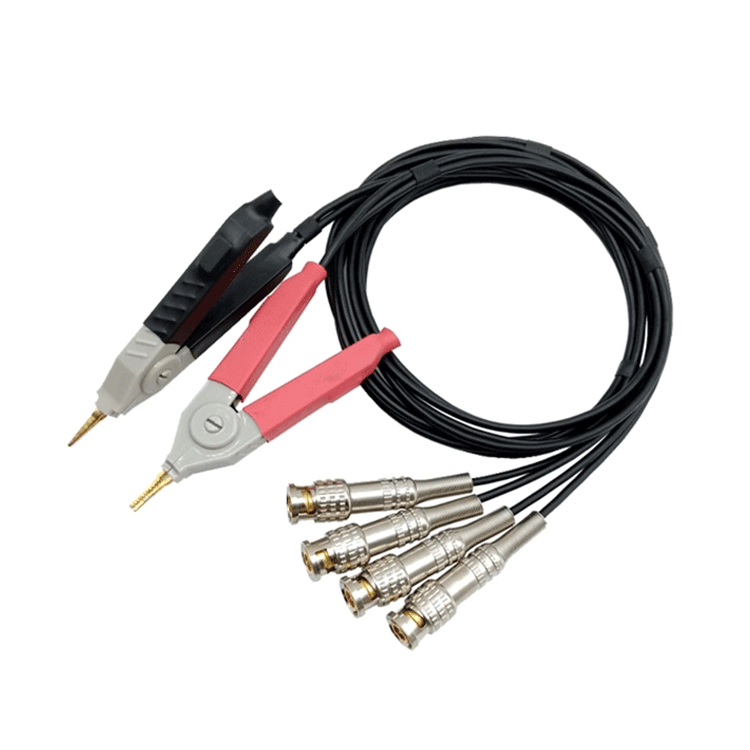

　　開爾文夾(Kelvin clip)，也稱為四線夾，是一種用于精確測量低電阻或進行低電壓降測量的電氣測試夾具。

　　2.結構

　　它通常由四個連接點組成。其中兩個連接點用于通過電流(稱為電流路徑)，另外兩個連接點用于測量電壓(稱為電壓路徑)。這種結構可以有效地減少測量過程中由于連接導線電阻和接觸電阻所帶來的誤差。

　　二、工作原理

　　1.傳統測量的問題

　　在普通的兩點測量(例如用萬用表測量電阻)中，測量電流和測量電壓共用同一對連接點。當測量低電阻時，連接導線和接觸點的電阻可能與被測電阻相當甚至更大，從而導致測量結果出現較大偏差。

　　2.開爾文夾的原理

　　開爾文夾通過將電流路徑和電壓路徑分開，使得測量電壓時所測得的電壓是被測元件兩端的真實電壓降，而不受連接導線電阻和接觸電阻的影響。

　　例如，當測量一個低阻值電阻器時，電流從開爾文夾的一對連接點流入電阻器，然后從另一對連接點流出。而電壓表則連接到專門用于測量電壓的那對連接點上，這樣電壓表測量到的電壓就是電阻器兩端的真實電壓，根據歐姆定律$R = \frac{V}{I}$就可以精確計算出電阻值。

　　三、應用場景

　　1.電子電路測試

　　在印刷電路板(PCB)的測試中，用于測量PCB上的低阻值電阻、電感的直流電阻、以及功率器件(如功率晶體管)的導通電阻等。例如，在測試一個電源電路中的功率MOSFET的導通電阻時，開爾文夾可以準確測量出其非常低的導通電阻，從而判斷該MOSFET是否正常工作。

　　2.電池測試

　　用于測量電池的內阻。電池內阻通常很小，使用開爾文夾可以精確測量電池在充放電過程中的內阻變化，這對于評估電池的性能、健康狀態以及剩余電量等都非常重要。

　　3.材料電阻測量

　　在材料科學研究中，當測量一些低電阻率的材料(如某些金屬合金)時，開爾文夾能夠提供準確的電阻測量結果，有助于研究材料的電學性質。
