開爾文夾的原理及其用途

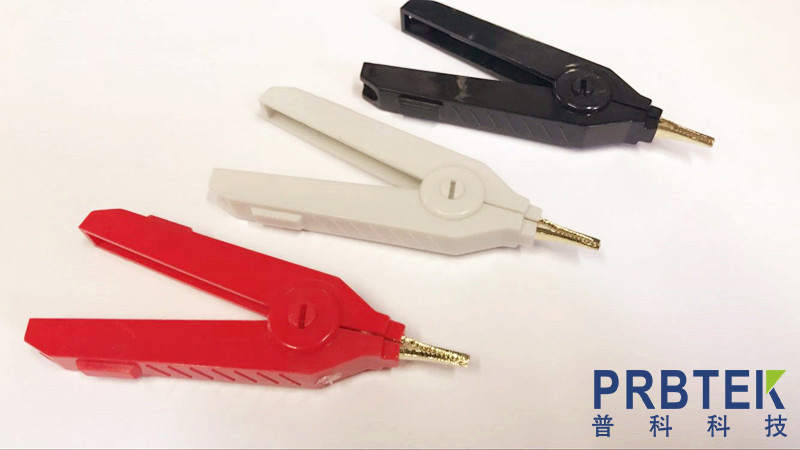

　　在電子測試和電氣測量領域，開爾文測試夾是一種不可或缺的工具，它以獨特的設計和卓越的性能發揮著極為重要的作用。

　　一、開爾文測試夾的原理

　　開爾文測試夾基于開爾文四線測量法的原理。傳統的測量方法在測量電阻等電學量時，由于測試引線本身存在電阻，會給測量結果帶來誤差。而開爾文四線測量法通過使用兩組獨立的引線，一組用于提供測試電流(稱為電流線)，另一組用于測量電壓(稱為電壓線)。開爾文測試夾正是這種原理的實際應用工具。它能夠確保測量電壓時，電壓表所測量的是被測元件兩端的真實電壓，而不受測試夾自身電阻以及連接線路電阻的影響。例如，在測量一個低阻值的精密電阻時，如果采用普通的測試夾，由于測試夾和連接導線的電阻可能與被測電阻處于同一數量級，測量結果可能會出現較大偏差。而開爾文測試夾則可以有效避免這種情況，準確地測量出電阻的真實值。

　　二、開爾文測試夾的應用場景

　　（一）、低電阻測量

　　1.原理闡述

　　在測量低電阻時，由于普通測量方法中測試引線電阻和接觸電阻的影響，會導致測量結果出現較大誤差。開爾文測試夾基于開爾文四線測量法，將電流回路和電壓測量回路分開。電流通過一對引線流入和流出被測電阻，而電壓測量則通過另一對獨立的引線進行。這樣，測量電壓時就可以避免測試夾自身電阻以及連接線路電阻的干擾，從而能夠精確測量低電阻值。

　　2.實際例子

　　例如在汽車制造中，測量汽車電池的內阻是非常重要的。汽車電池內阻很低，使用普通測試工具可能會因為接觸電阻等因素無法準確測量。開爾文測試夾可以準確測量電池內阻，幫助工程師判斷電池的健康狀況，確保汽車電氣系統的正常運行。

　　（二）、電子元件特性檢測

　　1.原理闡述

　　對于各種電子元件如電阻、電感、電容等，其準確的電學特性測量對于電子產品的質量控制至關重要。開爾文測試夾能夠精確測量這些元件的電阻、電感值或電容的等效串聯電阻(ESR)等參數。它確保在測量過程中，測量結果真實反映元件本身的特性，不受測試線路的影響。

　　2.實際例子

　　在電路板生產過程中，需要對大量的貼片電阻進行測量。這些電阻的阻值可能較低，而且要求測量精度較高。開爾文測試夾可以快速、準確地測量每個電阻的阻值，篩選出不符合規格的元件，提高電路板的整體質量。

　　（三）、電力設備檢測

　　1.原理闡述

　　在電力系統中，許多設備如變壓器、母線等的連接部位電阻值需要精確測量。開爾文測試夾可以通過精確測量這些連接部位的電阻，判斷連接是否良好。如果連接部位電阻過大，可能會導致發熱等安全隱患。通過開爾文測試夾的精確測量，可以及時發現并解決這些問題。

　　2.實際例子

　　在變電站中，對變壓器繞組的直流電阻測量是一項重要的維護檢測工作。開爾文測試夾能夠準確測量繞組電阻，根據測量結果可以判斷變壓器繞組是否存在匝間短路或者接觸不良等故障，保障電力設備的安全穩定運行。
