差分探頭P5200 和 P5200A 有什么區別？
發布：西安普科科技瀏覽次數：問題：
P5200 和 P5200A 有什么區別？
P5200A 是有源差分探頭，能夠安全測量高達 ±1300 V 的差分電壓。這些探頭可有效測量電機驅動器和電源轉換器等 IGBT 電路。P5200A 專為差分要求高達 ±1300 V 的高壓壓應用而設計。這些探頭具有較低的衰減范圍并提供更好的信噪比。
P5200A 可與任何示波器配合使用，使用戶能夠在示波器接地的情況下安全地測量浮動電路。 P5200A 有源差分探頭將浮動信號轉換為低壓接地參考信號，這些信號可以安全、輕松地在任何接地參考示波器上顯示。
答案：
P5200 帶寬為 25 Mhz，探頭尖端的輸入阻抗為 4 MΩ / 7 pF。
P5200A 帶寬為 50 Mhz，探頭尖端的輸入阻抗為 5 MΩ / 4 pF

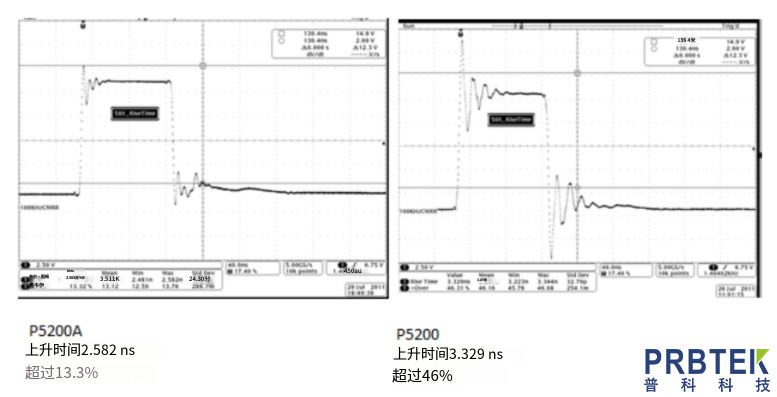

這是在兩個探頭上測量快速上升時間信號的示例，您可以看到新探頭減少了振鈴。
