如何調諧（補償）X10 示波器探頭

　　衰減示波器探頭

　　為了最大限度地減少被測設備上的電容負載，大多數探頭都使用 x10(也稱為 10:1)衰減器。通?？梢詫Υ诉M行調整或補償，以改善頻率響應。以下注釋使用兩個具有不同調整布置的示例探頭解釋了調整技術。這些說明可應用于任何可調節無源探頭，盡管可能不需要此處解釋的所有調整。

　　有兩種類型的補償：低頻(LF)和高頻(HF)。有些探頭僅具有 LF 補償，而其他探頭則具有兩種類型。 Pico 示波器探頭在出廠時已進行高頻補償，無需調整，但如果您希望在 PicoScope 示波器上使用不同的探頭，則可能需要調整其高頻補償。

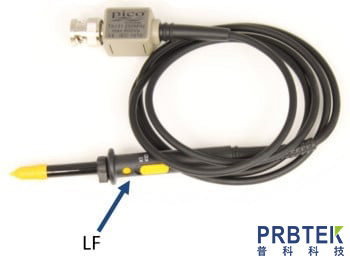

　　圖 1 – 顯示 LF 微調器的 TA131 探頭

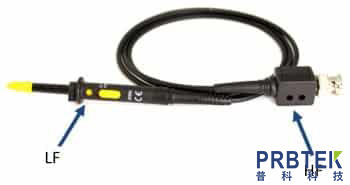

　　圖 2：顯示 LF 和 HF 微調器的另一個探頭

　　低頻補償

　　低頻補償 (LFC) 涉及在 kHz 區域調整 x10 探頭的頻率響應。 LFC 必須在高頻補償(HFC)之前進行。

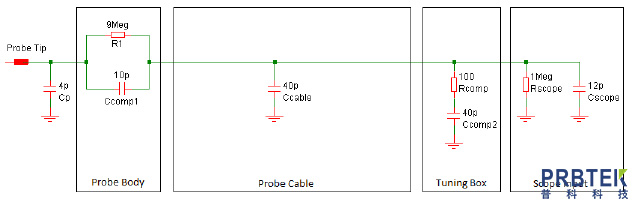

　　圖 3：示波器探頭模型

　　圖 3 顯示了典型探頭的模型。 Cp 是探頭尖端本身的雜散電容。 R1 是一個串聯 9 MΩ 電阻，用于將電纜電容和示波器輸入與被測設備隔離。結果是形成了具有 1 MΩ 示波器輸入阻抗 Rscope 的 10:1 衰減器。

　　Ccomp1 是一個可變電容器，構成探頭的 LFC 調諧部分。 Cp 用于調整 R1 和 Ccomp1 的時間常數并將其與 Cscope、Ccable 和 Rscope 設置的時間常數相匹配。實際上，我們在直流時有一個電阻分壓器，在高頻時有一個電容分壓器(高于幾百kHz)。 Ccomp1 代表探頭頂部的微調器，靠近衰減開關。

　　Ccomp2 和 Rcomp 代表探頭的高頻補償 (HFC) 部分，將在下一節中討論。

　　補償探頭 LFC 部分的最簡單方法是輸入邊緣相對較慢但重要的是 不會出現過沖的方波。

　　圖 4 顯示了 LFC 正確時波形的樣子。太多，探頭的高頻 (HF) 增益將高于其低頻 (LF) 增益。如果 LFC 太少，高頻增益將低于低頻增益。

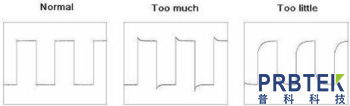

　　圖 4：低頻補償

　　高頻補償

　　有兩個可變因素影響探頭的高頻響應：電纜阻抗和示波器的輸入阻抗。示波器輸入通常不是完美的電容，還具有一些串聯電感和非線性。

　　圖 5 顯示了示波器輸入中使用的陶瓷片式電容器的典型特性。阻抗會先下降，然后再開始隨頻率增加。這是由于電容器的串聯電感造成的。最小阻抗點稱為諧振頻率，代表感性阻抗和容性阻抗相等的頻率。

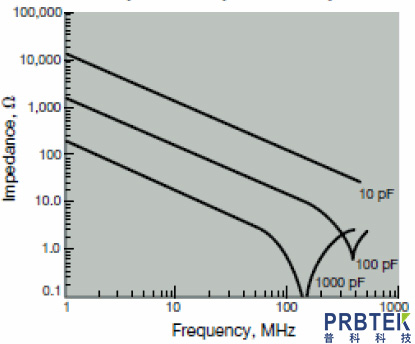

　　圖5：陶瓷電容器的特性

　　該圖讓我們深入了解，在甚高頻 (VHF) 下，示波器的輸入并不像電阻器與電容器并聯那么簡單，而且 PCB 的非線性特性使情況變得更加復雜。高頻示波器的輸入阻抗由 1 MΩ 的接地電阻和一些雜散電容和電感組成。其中每一個都有自己的串聯和并聯電感和電容元件，并且這些元件在 VHF 下通常具有非線性特性，使事情變得更加復雜。

　　為了補償非線性，高頻探頭傾向于在 BNC 處使用一個非常小的電容器和一個串聯電阻來分流示波器的輸入。這有助于將任何非線性移至探頭預期范圍之外的較高頻率區域，而不會導致嚴重的過沖。

　　Rcomp 和 Ccomp2 代表探頭的 HF 調諧組件。該電路通常位于 BNC 連接器右側屏蔽盒中的 PCB 上，以最大限度地減少電纜和噪聲拾取的影響。典型的探頭有兩個像這樣的 RC 網絡，每個網絡都有自己的可調電阻。一個控制中頻段，另一個控制高頻段。兩者都應進行調整，直到獲得正確的響應。

　　為了調諧探頭的 HFC，必須向探頭輸入邊緣非常快的方波。波形必須具有快速邊沿(上升時間比探頭短 3 倍)且過沖非常小或沒有過沖。在 Pico，我們使用過沖小于 3% 且上升時間非?？斓男盘柊l(fā)生器。還應考慮與脈沖發生器一起使用的 50 Ω 端接器的 VSWR，因為低質量端接器可能會導致額外的過沖。

　　調諧探頭時，應首先觀察示波器的脈沖響應，以便將探頭響應與直接連接的示波器輸入的響應相匹配。圖 6 顯示了未連接探頭時 PicoScope 3206B 200 MHz 示波器的脈沖響應。輸入脈沖的上升時間為 250 ps。

　　注意：必須使用 200 mV 量程(帶 x10 探頭的 PicoScope 中的 2 V 量程)來調諧探頭，因為它可以提供最佳脈沖響應。

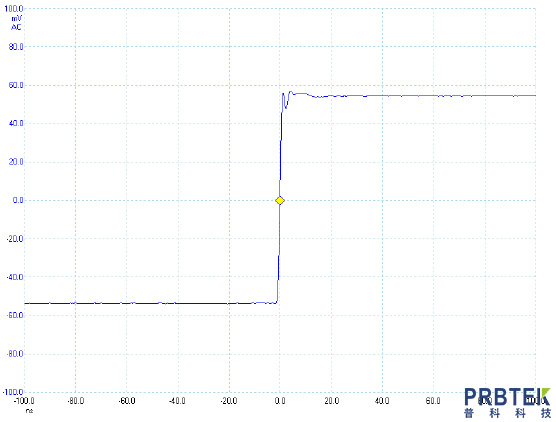

　　圖 6：不帶探頭的 PicoScope 3206B 脈沖響應

　　輕微的過沖和振鈴發生在大約 1 GHz 處。這主要是由于通向第一個放大器的 PCB 走線的雜散電感，以及放大器本身引起的一些振鈴。

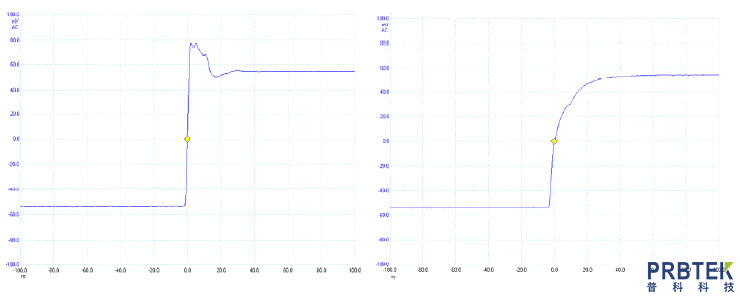

　　圖 7 顯示了補償過度和補償不足的脈沖響應的外觀。目的是使響應盡可能平坦。調諧探頭時應注意上升時間。對于帶有 TA131 探頭的 PicoScope 3206B，上升時間約為 1.4 ns。在圖 7 中，欠補償探頭的上升時間約為 10 ns，帶寬為 40 MHz。過補償探頭的上升時間約為 1.2 ns，但波形遠非平坦，在 100 MHz 至 300 MHz 區域內增益不斷增加。

　　圖 7：第二個探頭的過補償和欠補償脈沖響應

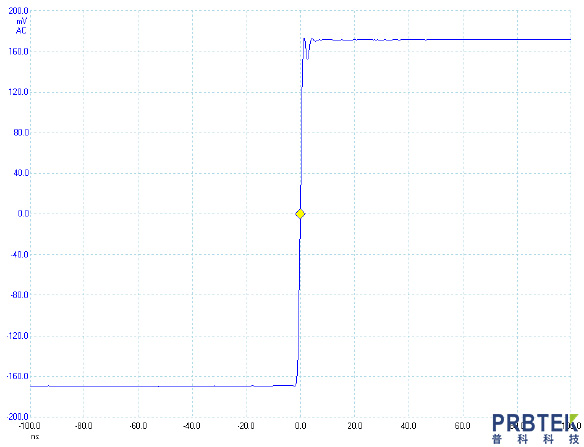

　　圖 8 顯示了完美補償?shù)奶筋^。仔細檢查表明，振鈴和過沖看起來與我們在圖 6 中看到的直接連接的脈沖發生器類似。輕微的駝峰是可取的，因為它為探頭和示波器組合提供了比單獨示波器更大的帶寬，而不會產生大量過沖。

　　圖8：完美補償
