利用兩根差分探頭準確測量共模電壓的具體方法

　　一、引言

　　在電子電路的測試和分析中，共模電壓是一個重要的參數。共模電壓的準確測量對于評估電路的性能、診斷故障以及確保電磁兼容性等方面具有關鍵意義。差分探頭是一種常用的測量工具，本文將詳細介紹如何使用兩根差分探頭來測量共模電壓。

　　二、差分探頭的基本原理

　　1.差分信號與共模信號的概念

　　差分信號是指一對大小相等、極性相反的信號。在理想情況下，差分信號在傳輸過程中對共模噪聲具有很強的抑制能力。

　　共模信號是指在兩根信號線上同時出現的、幅度和相位相同的信號成分。

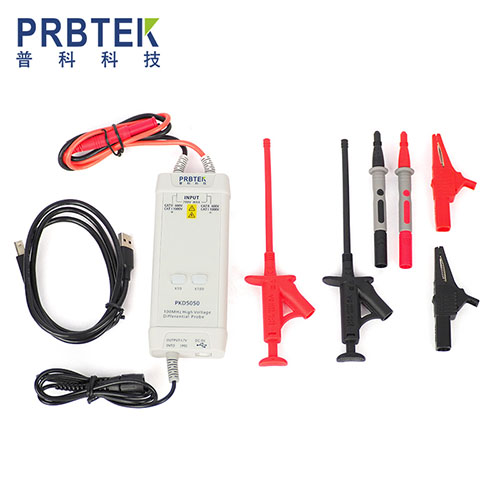

　　2.差分探頭的工作原理

　　差分探頭旨在精確測量差分信號。它能夠?qū)⒉罘中盘?hào)輸入轉換為單端輸出，以供示波器等測量設備進行顯示和分析。差分探頭內部通常包含精密的放大器電路，這些電路可以有效地抑制共模信號，放大差分信號，從而提高測量的準確性。

　　三、使用兩根差分探頭測量共模電壓的方法

　　1.連接設置

　　將兩根差分探頭的接地夾連接到電路的公共地(參考地)。這一步非常重要，因?yàn)檎_的接地是準確測量的基礎。

　　把第一根差分探頭的正端連接到電路中的一個信號點A，第二根差分探頭的正端連接到另一個信號點B。這兩個信號點是需要測量共模電壓的點。

　　2.示波器設置

　　在示波器上，將兩個通道分別設置為對應的差分探頭輸入通道。

　　確保示波器的測量模式設置為直流(DC)耦合，以便能夠準確測量共模電壓中的直流分量。

　　3.測量原理推導

　　設差分探頭1測量到的電壓為V1，差分探頭2測量到的電壓為V2。

　　根據基爾霍夫電壓定律，共模電壓Vc可以通過以下公式計算：Vc=(V1 + V2)/2。

　　這是因?yàn)閂1 = Vcm+ Vdm1(其中Vcm為共模電壓，Vdm1為差分探頭1測量到的差分分量)，V2 = Vcm+ Vdm2(其中Vdm2為差分探頭2測量到的差分分量)。當將兩式相加時，差分分量Vdm1和Vdm2由于大小相等、極性相反(在理想差分信號情況下)會相互抵消，從而得到2Vc = V1+V2，即Vc=(V1 + V2)/2。

　　4.測量實例

　　例如，在一個電源電路中，我們懷疑存在共模電壓干擾。使用兩根差分探頭，按照上述連接方法，將探頭連接到電源輸出的正、負兩根線上(假設這兩根線是我們要測量共模電壓的點)。

　　在示波器上得到V1 = 5.1V，V2 = 4.9V，根據公式Vc=(V1 + V2)/2=(5.1V + 4.9V)/2 = 5.0V，即測量得到的共模電壓為5.0V。

　　四、測量中的注意事項

　　1.探頭匹配

　　兩根差分探頭應該具有相似的性能參數，如帶寬、增益精度等。如果探頭性能不匹配，可能會導致測量誤差。在使用前，最好對兩根差分探頭進行校準，以確保它們的測量準確性。

　　2.接地環路問題

　　盡管差分探頭對共模信號有一定的抑制能力，但不當?shù)慕拥厝匀豢赡芤虢拥丨h(huán)路。接地環路會導致測量噪聲增加，甚至可能損壞測量設備。因此，要確保接地連接的簡潔性，避免形成不必要的接地環路。

　　3.信號頻率范圍

　　要注意差分探頭的帶寬是否滿足測量信號的頻率要求。如果測量的共模電壓包含高頻成分，而差分探頭的帶寬不足，將會導致測量結果的失真。

　　五、結論

　　使用兩根差分探頭測量共模電壓是一種可行且有效的方法。通過正確的連接設置、示波器設置以及對測量原理的深入理解，并注意測量過程中的各種注意事項，如探頭匹配、接地環路和信號頻率范圍等，可以準確地測量共模電壓。這種測量方法在電子電路的研發、測試和故障診斷等領域具有廣泛的應用前景。
