用高壓差分探頭測量IGBT關斷電壓的具體方法

　　一、引言

　　絕緣柵雙極型晶體管(IGBT)在電力電子設備中廣泛應用，其關斷電壓特性對于評估IGBT的性能、可靠性以及整個電路的正常運行至關重要。高壓差分探頭作為一種專門的測量工具，可以精確測量具有高共模電壓的差分信號，非常適合用于IGBT關斷電壓的測量。本文將詳細介紹使用高壓差分探頭測量IGBT關斷電壓的具體方法。

　　二、測量前的準備工作

　　1.設備與工具

　　高壓差分探頭：選擇合適帶寬和電壓量程的高壓差分探頭，確保其能夠滿足IGBT關斷電壓的測量要求。例如，對于高壓大功率IGBT，可能需要量程為數千伏的差分探頭。

　　示波器：與高壓差分探頭相匹配的示波器，示波器的帶寬應足夠高，以準確捕捉IGBT關斷過程中的快速電壓變化。一般來說，對于高速IGBT的測量，示波器帶寬應在幾百兆赫茲以上。

　　測試電路：包含IGBT的完整測試電路，電路應處于正常工作狀態，并且具有合適的驅動電路來控制IGBT的開通和關斷。

　　2.探頭校準

　　按照高壓差分探頭的說明書進行校準操作。通常需要將探頭連接到校準源上，調整探頭的增益和偏置等參數，以確保測量的準確性。校準過程中要注意環境溫度等因素對校準結果的影響。

　　3.電路連接檢查

　　檢查測試電路的連接是否正確，特別是IGBT的引腳連接以及與驅動電路、負載等的連接。確保電路中不存在短路或開路等故障情況。

　　三、IGBT關斷電壓測量的具體步驟

　　1.探頭連接

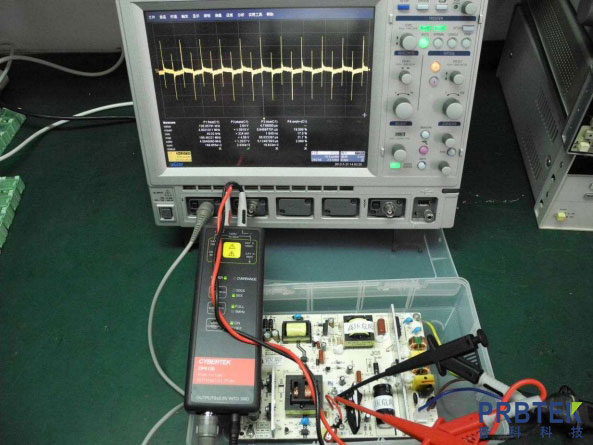

　　將高壓差分探頭的兩個輸入端口正確連接到IGBT的集電極和發射極兩端。在連接過程中，要注意探頭的輸入端口與IGBT引腳的電氣連接良好，避免引入額外的電感或電阻。

　　將高壓差分探頭的輸出端口連接到示波器的差分輸入通道。確保連接牢固，防止信號傳輸過程中的干擾。

　　2.示波器設置

　　時間軸設置

　　根據IGBT的開關頻率和關斷過程的預期持續時間來設置示波器的時間軸刻度。對于較慢速的IGBT，時間軸刻度可以設置為微秒級;而對于高速IGBT，可能需要設置為納秒級甚至更小的刻度，以清晰地觀察關斷電壓的上升沿等細節。

　　電壓軸設置

　　根據IGBT的額定關斷電壓和高壓差分探頭的量程來設置示波器的電壓軸刻度。確保IGBT的關斷電壓能夠完整地顯示在示波器屏幕上，同時避免電壓軸刻度設置過大而導致測量精度下降。

　　觸發設置

　　設置示波器的觸發模式為邊沿觸發，觸發源選擇連接高壓差分探頭的通道。觸發沿可以根據IGBT關斷時電壓上升沿或下降沿的情況進行選擇，一般選擇關斷開始時電壓變化的邊沿作為觸發沿。調整觸發電平，使其能夠穩定觸發示波器，準確捕捉IGBT的關斷過程。

　　3.測量操作

　　啟動測試電路，使IGBT正常工作并進行開通和關斷操作。示波器將在觸發條件滿足時，顯示IGBT關斷過程中的電壓波形。

　　從示波器屏幕上讀取IGBT關斷電壓的相關參數，如關斷電壓的峰值、關斷電壓的上升時間(從關斷開始到電壓達到峰值的時間)、關斷過程中的電壓振蕩情況等。

　　四、測量結果分析與注意事項

　　1.結果分析

　　關斷電壓峰值：該值應在IGBT的額定關斷電壓范圍內。如果關斷電壓峰值過高，可能會導致IGBT的過壓擊穿，需要檢查電路中的寄生電感、電容等元件對關斷過程的影響，以及驅動電路的關斷特性是否正常。

　　關斷電壓上升時間：反映了IGBT關斷速度的快慢。上升時間過短可能會導致較高的di/dt和dv/dt，從而產生電磁干擾等問題;上升時間過長則可能影響電路的工作效率。通過分析上升時間，可以優化IGBT的驅動電路和電路布局等。

　　電壓振蕩情況：關斷過程中的電壓振蕩可能是由電路中的寄生參數引起的。過大的電壓振蕩會增加IGBT的電壓應力，降低其可靠性。需要通過調整電路布局、增加阻尼元件等方法來抑制電壓振蕩。

　　2.注意事項

　　在測量過程中，要注意高壓差分探頭和示波器的接地問題。確保接地良好，避免出現接地環路，以免引入測量誤差和干擾信號。

　　由于IGBT關斷時可能會產生較高的電壓尖峰，要確保高壓差分探頭和示波器能夠承受相應的電壓，防止設備損壞。

　　在分析測量結果時，要考慮到測量環境的影響，如溫度、濕度等因素可能會對IGBT的關斷電壓特性產生一定的影響。

　　五、結論

　　使用高壓差分探頭測量IGBT關斷電壓是評估IGBT性能和電路可靠性的重要手段。通過正確的測量前準備、精確的探頭連接和示波器設置以及合理的測量結果分析，可以深入了解IGBT的關斷電壓特性，從而為IGBT的選型、電路設計和故障診斷等提供有力的依據。在實際操作過程中，要嚴格遵循相關的操作規程和注意事項，以確保測量的準確性和安全性。
