泰克 IsoVu 隔離差分探頭的正確使用方法及其應用

　　在本文中，我們將深入探討使用泰克隔離差分探頭(即IsoVu?探頭)時應遵循的最佳方法。

　　一、什么是IsoVu?

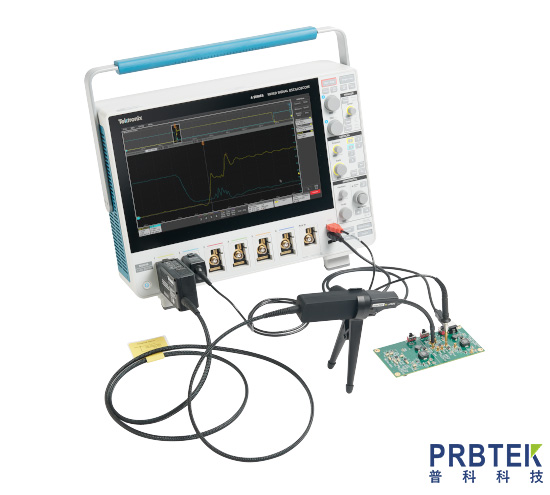

　　IsoVu是泰克隔離差分探頭的品牌名稱。第一代(TIVHx/TIVMx)于數年前發布，第二代(TIVPx)則于近期推出。IsoVu探頭最初是為氮化鎵(GaN)、碳化硅(SiC)等寬帶隙半導體測試而設計的。它們也適用于更廣泛的應用場景，特別是在存在較大共模干擾的情況下進行相對較小的差分電壓測量時。

　　二、操作和處理IsoVu探頭的最佳方法

　　1.預熱探頭

　　對于任何有源差分探頭而言，都需要預熱一段時間。這能使探頭系統內的所有組件預熱，在示波器上通常表現為捕獲波形中的直流偏移。由于IsoVu探頭的尺寸以及內部光纖發射器和接收器的復雜性，其預熱時間建議稍長一些，約20分鐘。預熱結束后，用戶只需按下探頭補償盒或者示波器通道標記上的“SELF CAL”(自校準)按鈕，探頭就會執行自校準和自動調零程序，直流偏移也會隨之消除。如果探頭周圍環境溫度變化達到±5攝氏度，示波器屏幕會顯示警告，此時最好重新校準探頭。

　　2.使用MMCX端頭時計劃外測試部分的接線處理

　　泰克為IsoVu探頭提供了多種端頭。在共模抑制方面性能最佳的是MMCX(超小型同軸)端頭，它提供屏蔽筒式連接，電壓略低于250V，主要用于計劃內的測試點。但在某些情況下，需要添加計劃外的測試點來適配插座。泰克官網提供了詳細視頻，介紹如何使用MMCX連接器為表面安裝和通孔版本創建計劃外測試點。需要注意的是，在將MMCX端頭添加到表面安裝連接時，從MMCX端頭引出的電線要盡可能短。

　　3.小心處理探頭尖端

　　通常來說，探頭在測試和測量設備中是最容易損壞的部件。它們可能會被隨意丟進抽屜，承受超出其承受范圍的電壓和電流，在靈活性方面受到機械應力等。IsoVu探頭及其端部旨在實現最高的共模抑制性能，所以正確操作對其性能至關重要。

　　為實現IsoVu探頭的高性能共模抑制，我們在探頭尖端用導電金屬網將整根電纜從頭到尾進行屏蔽，這樣就能將可能耦合到測量或探頭尖端周圍的任何電磁干擾(EMI)接地。如果該金屬網遭到任何損壞，都可能導致故障。要注意探頭尖端電纜的最小彎曲半徑為2.0英寸(5.1厘米)。所以，即便這些尖端很靈活，它們也會承受較大的機械應力和應變，因此要小心對待，不能直接扔進抽屜或者過度拉伸。

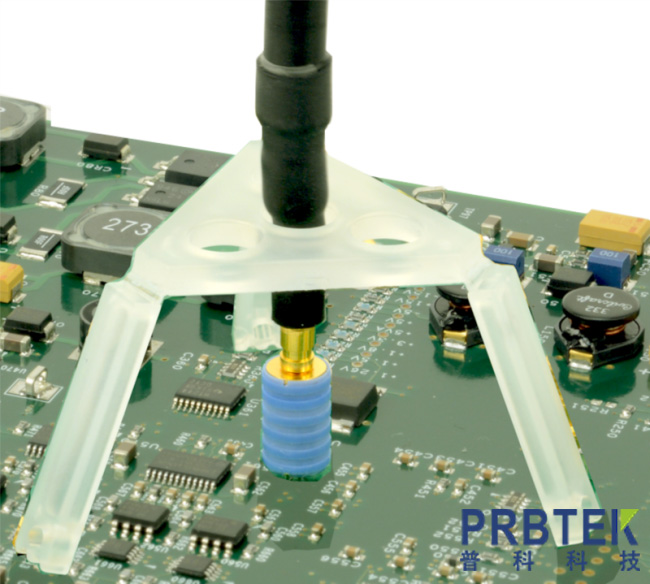

　　此外，不要對板上的MMCX表面安裝連接施加任何壓力。將探頭尖端連接到MMCX圓筒插座時要小心操作，必要時可使用尖端三腳架支撐附件(泰克部件號352 - 1170 - xx)。還可以考慮采用一種將探頭尖端垂直懸掛在測試點上方的方法，這樣插座幾乎不會受到水平方向的應力。

　　4.根據不同應用選擇不同的尖端、適配器和連接器

　　就性能而言，像MMCX這樣的屏蔽連接通常是首選，但它并非適用于所有應用。因此，我們提供了多種不同的導線和適配器來滿足需求。例如，我們提供了一些不同類型的連接器，包括用于2,500V尖端、間距為0.1英寸(2.54毫米)的標準方形引腳和間距為0.2英寸(5.08毫米)的寬方形引腳連接，以及將MMCX轉換為方形引腳的適配器、三腳架支撐，以減少探頭尖端或者焊接到PCB的連接點上的水平應力。我們還提供了多種其他樣式的尖端，可適配MMCX或方針標準，如IC抓取器、香蕉插孔、鱷魚夾等。詳情可參閱我們完整的IsoVu吸頭配件選擇指南。

　　三、IsoVu探頭的應用

　　1.寬帶隙材料測試

　　在寬帶隙材料測試中，IsoVu探頭能夠清晰呈現期望看到的準確信號，甚至可能是模擬的準確信號。這是因為它消除了共模電壓的影響，而使用傳統差分探頭進行測量時，共模電壓往往會使波形或表征能力失真。由此得到的捕獲波形能讓開發人員對死區時間測量進行精確調整，從而提高使用GaN和SiC時的效率。

　　2.電源軌測量

　　在電源軌測量應用中，IsoVu探頭能夠抑制探頭周圍環境中的部分共模噪聲。例如，當您試圖確定環境中的共模發射對電源軌的影響時，這個功能就非常有用。使用傳統探頭時可能會出現振鈴現象，但使用IsoVu探頭則不會。

　　3.高速串行應用

　　在高共模電壓掩蓋低壓串行總線的情況下，IsoVu探頭非常適用。它可以幫助確定任何振鈴現象的來源，驗證是否來自共模源。

　　4.浮動測量

　　在浮動測量中，通常是使用未接地或者接地探頭周圍纏有絕緣膠帶的示波器來進行的。IsoVu探頭通過電流隔離型探測系統使這個過程更加安全，這也包括高浪涌、瞬態EMI合規性或調試應用。

　　5.汽車應用及其他

　　在這些應用中，有時測量距離較遠。IsoVu探頭很適合這類應用，因為我們?yōu)镮soVu探頭提供了10米長的光纖電纜選項，這樣就可以在遠離示波器操作員的地方進行測量。TIVPx探頭的小直徑還能讓用戶將探頭穿過端口孔和測功機室內部。

　　總之，在使用泰克IsoVu隔離差分探頭時，有一些最佳實踐需要牢記于心，包括預熱探頭、小心處理柔性探頭尖端，以及根據應用選擇不同的尖端而不是只考慮MMCX尖端等。
