高壓探頭測試波形無輸出?這幾個原因你得知道!

　　一、引言

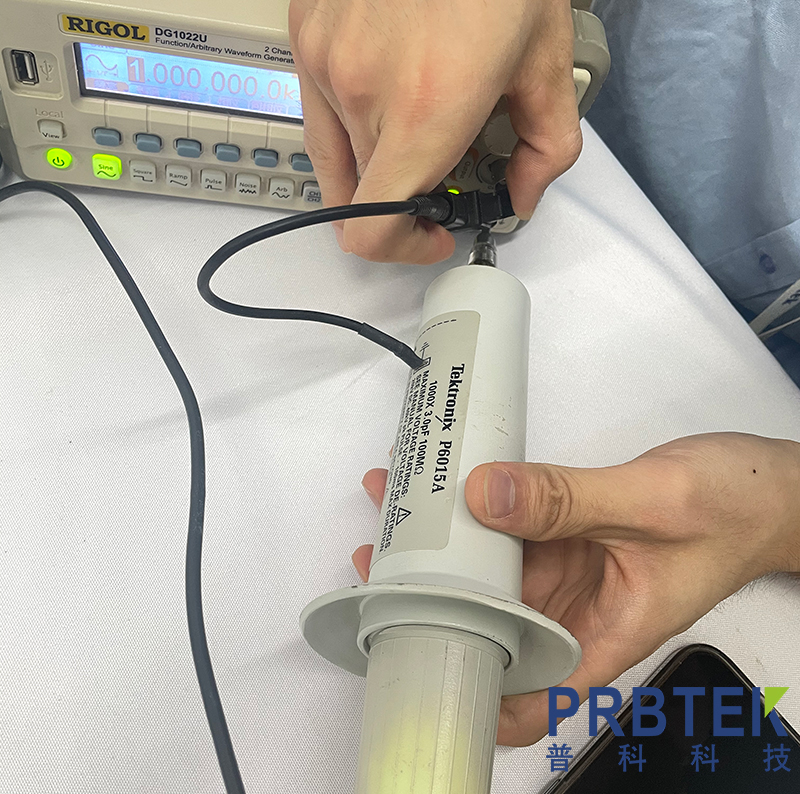

　　在高壓電路的測試中，高壓探頭是常用的測試工具。然而，有時會遇到高壓探頭一夾上去卻沒有輸出波形的情況，這會給測試工作帶來困擾。下面我們就來詳細分析一下可能導致這種情況的原因。

　　二、探頭自身原因

　　(一)探頭損壞

　　1.內部元件故障

　　探頭內部的電路元件，如放大器芯片，可能出現故障。例如，探頭若曾遭受強烈撞擊或長時間處于惡劣電磁環境下工作，內部的放大器芯片就可能損壞，從而無法對輸入的高壓信號進行正常放大處理。

　　2.連接線路斷路

　　探頭的信號線或地線若內部斷開，信號就無法正常傳輸?shù)绞静ㄆ鞯葴y(cè)試設備上。像探頭信號線靠近尖端部分，由于經常彎折，內部金屬導線可能斷裂。

　　(二)未正確校準

　　高壓探頭通常需要依據其測量范圍和精度要求進行校準。若未校準或者校準不準確，可能導致測量結果異常甚至無輸出。例如，高精度高壓探頭的校準系數偏差，可能使探頭無法正確識別輸入信號幅度，進而無法輸出正確波形。

　　(三)衰減比設置錯誤

　　高壓探頭有多種衰減比可供選擇，如10:1、100:1等。若衰減比設置與實際測量需求不匹配，示波器可能無法正確顯示波形。例如，實際輸入高壓信號為1000V，探頭衰減比設為10:1，但示波器按100:1衰減比設置，示波器接收到的信號幅度將遠低于預期，可能導致波形無法正常顯示。

　　三、測試設備(示波器等)問題

　　(一)輸入通道故障

　　1.通道放大器損壞

　　示波器的輸入通道可能存在問題。例如，通道放大器若之前遭受靜電沖擊或長時間高負荷工作，可能損壞，無法對探頭輸入的信號進行進一步處理。

　　2.耦合方式設置錯誤

　　示波器輸入通道的耦合方式設置錯誤也會影響波形顯示。若通道設置為直流耦合，而探頭輸入交流信號且信號直流偏置不在示波器顯示范圍內，波形可能無法正常顯示;反之，若為交流耦合，含直流分量的信號可能被濾除直流部分而顯示異常。

　　(二)觸發設置問題

　　1.觸發源選擇錯誤

　　示波器的觸發源選擇不正確可能導致波形無法顯示。例如，應選擇探頭連接通道作為觸發源卻選了其他通道，示波器就無法根據探頭輸入信號正確觸發。

　　2.觸發電平設置不當

　　觸發電平設置過高或過低，超出輸入信號電平范圍，示波器也無法正確觸發并顯示波形。例如，輸入信號幅度為0 - 5V，觸發電平設為10V，示波器不會觸發。

　　(三)示波器的量程設置問題

　　示波器的垂直量程設置不合適會影響波形顯示。量程設置過小，輸入較大幅度信號時示波器可能飽和，無法正確顯示波形;量程設置過大，較小幅度信號可能無法分辨，看起來像無輸出波形。例如，輸入信號幅度為10V，示波器垂直量程設為1V/div，信號將超出顯示范圍。

　　四、連接問題

　　(一)探頭與測試點連接不良

　　1.表面接觸問題

　　探頭夾子與被測電路測試點之間可能接觸不良。若測試點表面有氧化層或污垢，會影響電氣連接，導致信號無法正常傳輸。例如，測試長期暴露在空氣中電路板上的高壓點時，測試點表面的氧化膜會阻礙信號傳輸。

　　2.夾子夾緊問題

　　探頭夾子若未夾緊測試點，接觸電阻會過大，信號在連接處產生較大壓降，從而影響波形正常輸出。

　　(二)探頭與示波器連接問題

　　探頭與示波器的連接接口若松動或接觸不良，如BNC接口未完全插緊，信號傳輸會中斷或不穩定，從而無波形輸出。

　　五、結語

　　了解這些可能導致高壓探頭測試波形無輸出的原因，有助于在遇到問題時快速排查，提高測試效率，保證測試工作的順利進行。
