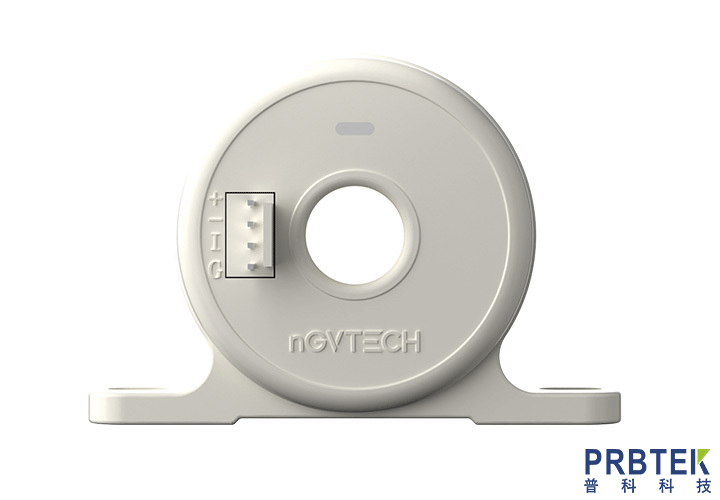

納吉伏CTC600電流傳感器的性能特點及其使用方法

　　CTC系列電流傳感器，主要面向要求高測量準確度的直流、交流以及脈沖電流測量領域，一次、二次電流相互隔離，安全性能優越。

　　性能特點

　　先進的零磁通閉環電流傳感器

　　原、副邊隔離測量

　　出色的線性度和準確度

　　極低的溫漂

　　寬頻帶和低響應時間

　　強抗干擾能力

　　應用

　　工業控制

　　醫療設備

　　鐵路

　　電力、電網

　　測試儀器儀表

　　新能源

　　應用連接及說明

　　測試說明:

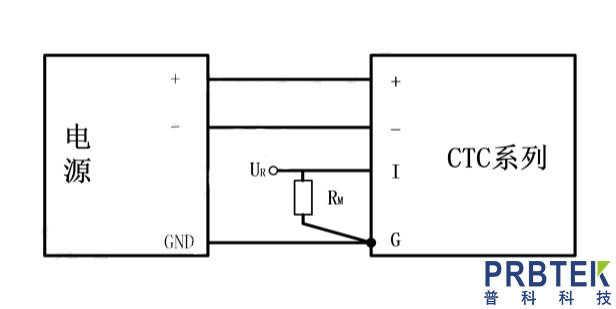

　　正負供電電源分別為傳感器的正負電源供電，如果所使用的供電電源為2路隔離輸出，請做共地處理。接線如圖所示。

　　通過測量流過 Rm的測試電流Is，或者Rm兩端的電壓UR，可以得到原邊電流Ip:

　　lp= KN *Is= KN * (UR/Rm)

　　LED 指示燈說明:

　　在正常工作情況下，LED 有效指示燈處于常亮狀態。如果指示燈熄滅，說明電流傳感器處于非零磁通狀態，如母線電流超過量程等。此時，傳感器內部進入掃描狀態，輸出電流不再與輸入電流信號等比例，一旦母線電流回落到量程之內，傳感器即恢復正常工作。

　　注意:

　　ls在Ip按箭頭方向流動時，是正向的。

　　原邊導體溫度不能超過100℃。

　　此模塊為標準傳感器，對于特殊環境的應用請與我們聯系。

　　我們保留對傳感器進行修改的權利，恕不另行通知。
