差分探頭在差分信號共模電壓測量中的應用

　　在當今復雜的電子電路設計與測試領域，差分信號的廣泛應用對精確測量提出了更高要求，而差分探頭在差分信號共模電壓測量中扮演著極為關鍵的角色。

　　差分信號憑借其抗干擾能力強等優勢，在高速數據傳輸、音頻處理以及工業控制等眾多領域大顯身手。共模電壓作為差分信號中兩根信號線相對于公共地電位的平均電壓，其準確測量對于評估信號質量、確保系統穩定性至關重要。差分探頭則是實現這一測量目標的得力工具。

　　差分探頭的核心優勢之一在于其能夠精準地分離出差分信號中的共模成分。它通過特殊的電路設計，對差分信號的兩根信號線進行同步采樣和處理，有效抵消差分信號中的差模部分，從而凸顯出共模電壓。這一特性使得即使在復雜的信號環境中，夾雜著大量的差模信號變化和噪聲干擾，差分探頭也能準確地捕捉到共模電壓的細微波動。例如，在高速數字通信系統中，數據信號以差分形式高速傳輸，差分探頭可以在高達數吉赫茲的頻率范圍內，精確測量共模電壓，為判斷信號傳輸過程中的共模噪聲是否超標提供可靠依據，從而保障數據傳輸?shù)臏?zhǔn)確性和完整性。

　　在實際應用中，差分探頭的正確使用方法直接影響測量結果的準確性。首先，要依據被測差分信號的特性選擇合適帶寬和共模抑制比(CMRR)的差分探頭。對于高頻高速的差分信號，如高速 DDR 內存信號，就需要使用帶寬足夠高的差分探頭，以避免信號失真和衰減導致測量誤差。而高 CMRR 的差分探頭則能夠更好地抑制差模信號對共模電壓測量的干擾，在微弱共模電壓測量場景下尤為重要，比如一些精密音頻放大器的測試，微小的共模電壓變化都可能影響音質，高 CMRR 的差分探頭可確保測量的高精度。

　　其次，探頭的連接與校準不容忽視。連接時要確保探頭與被測電路的接觸良好且正確連接到差分信號的兩根信號線，同時要注意接地的處理，減少接地回路對測量的不良影響。并且，定期對差分探頭進行校準是保證測量準確性的必要步驟。校準過程中，會依據標準信號源對探頭的各項參數進行調整，使其處于最佳工作狀態，從而提高共模電壓測量的可信度。

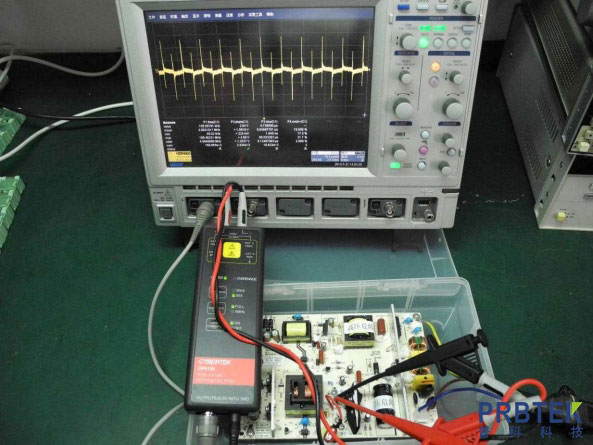

　　差分探頭還能與示波器等測量?jī)x器協同工作，進一步拓展其在共模電壓測量中的功能。示波器的強大觸發功能結合差分探頭，可以在特定的信號條件下捕獲共模電壓波形，便于深入分析共模電壓與其他信號參數之間的關系。示波器的數據分析與存儲功能則可對長時間測量得到的共模電壓數據進行統計分析，如計算平均值、方差等，幫助工程師全面了解共模電壓的變化趨勢，從而發現潛在的電路問題。

　　然而，差分探頭在差分信號共模電壓測量中也面臨一些挑戰。在超高頻段，信號的完整性維護變得更加困難，差分探頭自身的寄生參數可能會對測量產生不可忽視的影響。此外，在強電磁干擾環境下，盡管差分探頭有一定的抗干擾能力，但仍需采取額外的屏蔽措施來確保測量的準確性。

　　總之，差分探頭在差分信號共模電壓測量中具有不可替代的作用。隨著電子技術的不斷發展，差分探頭也在持續改進和創新，其性能的提升將為差分信號相關領域的測試與分析工作提供更有力的支持，助力電子工程師們?cè)O(shè)計出更穩定、高效的電子系統。
