如何判斷示波器探頭是否老化?5個關鍵檢測方法及更換指南

　　示波器探頭是電子測試的關鍵工具，其性能直接影響測量精度。長期使用后，探頭可能因磨損、氧化或元件老化導致信號失真。本文將系統介紹5種檢測探頭老化的方法，并提供更換建議，幫助您確保測試數據的可靠性。

　　一、探頭老化的常見表現

　　1.信號失真

　　波形出現明顯過沖、欠沖或振鈴現象。

　　高頻信號幅度異常衰減(如100MHz方波上升沿變緩)。

　　2.讀數漂移

　　測量同一穩定電壓時，示波器顯示值波動超過探頭標稱誤差(如±3%)。

　　3.補償失效 調整探頭補償電容后，方波仍無法達到平頂(如圖1)。

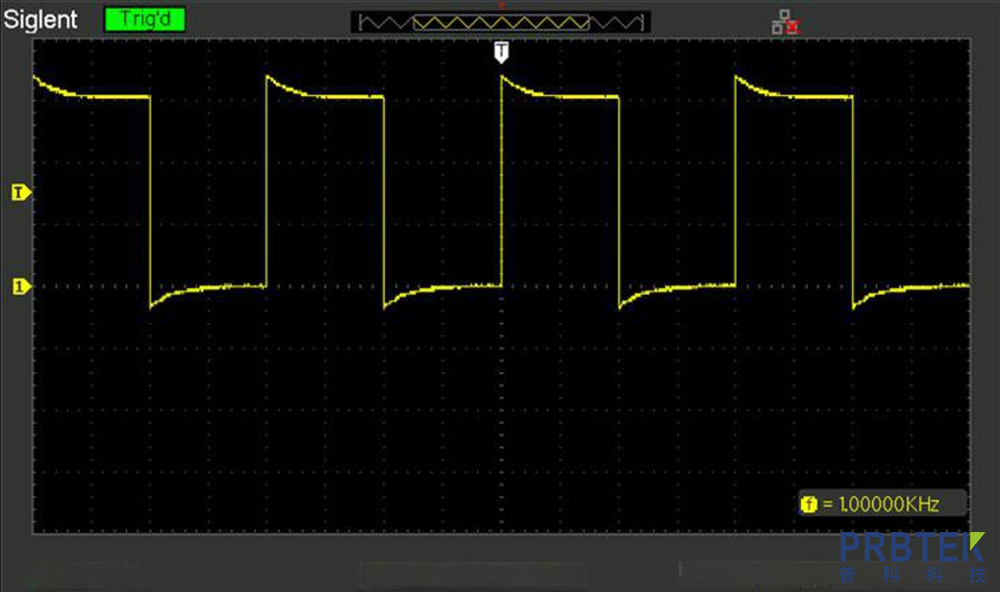

圖1.補償失效示意圖

　　4.物理損傷

　　電纜絕緣層破裂、BNC接頭松動或探針氧化發黑。

　　二、5步檢測探頭老化方法

　　方法1：方波校準測試

　　步驟：

　　1. 連接探頭至示波器校準端口(輸出1kHz方波)。

　　2. 觀察波形：

　　正常探頭：方波邊緣陡峭，頂部平坦(圖2A)。

　　老化探頭：出現圓角、振蕩或基線漂移(圖2B)。

　　圖2.正常vs老化探頭波形對比

　　方法2：阻抗測量

　　工具：萬用表(高阻模式)。

　　合格標準：

　　1X探頭：輸入阻抗≈1MΩ ±5%。

　　10X探頭：輸入阻抗≈10MΩ ±10%。

　　老化表現：阻抗顯著偏離標稱值(如10X探頭測得5MΩ)。

　　方法3：帶寬驗證

　　步驟：

　　1. 輸入高頻正弦波(接近探頭標稱帶寬，如100MHz探頭測80MHz信號)。

　　2. 對比幅度：

　　若幅度衰減>30%，說明高頻特性退化。

　　方法4：對比測試

　　操作：

　　用新探頭測量同一信號，若舊探頭讀數差異>5%，需更換。

　　方法5：偏置電壓檢測

　　適用對象：有源差分探頭。

　　斷開輸入，測量輸出端直流電壓，若偏移>10mV，可能內部放大器損壞。

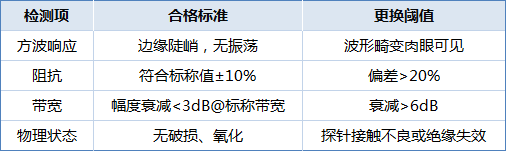

　　三、更換探頭的決策依據

　　四、延長探頭壽命的建議

　　1.存儲：置于防潮箱，避免彎折電纜。

　　2.清潔：定期用無水酒精擦拭探針和接頭。

　　3.使用習慣：避免拉扯電纜，高壓測量后及時放電。

　　五、何時選擇維修而非更換?

　　可維修情況：BNC接頭松動、補償電容損壞(成本<新探頭30%)。

　　必換情況：電纜內部斷裂、有源探頭芯片故障。

　　結語

　　定期檢測探頭狀態是保障測量精度的關鍵。當出現**信號失真、阻抗異?；蛭锢頁p傷**時，應及時更換。對于高頻或高壓應用，建議每2年進行一次系統性檢測，確保測試結果可信。

　　行動建議：立即用方波測試您的探頭，并記錄基線數據供未來對比!
