示波器探頭使用中的常見誤區與正確實踐

　　誤區一：探頭帶寬與信號頻率的匹配問題

　　許多工程師誤以為100MHz帶寬的探頭就能準確測量100MHz的信號。實際上，當使用100MHz帶寬探頭測量100MHz正弦波時，信號幅度會衰減至原值的70%(-3dB點)。根據工程實踐，建議選擇帶寬為被測信號頻率3-5倍的探頭，這樣才能有效捕獲信號的諧波成分。例如，對于100MHz的數字信號，應選用300-500MHz帶寬的探頭，以確保能夠準確呈現信號的上升沿和下降沿特性。

　　誤區二：有源探頭僅適用于高頻測量

　　有源探頭的優勢不僅在于高頻性能，更在于其低負載特性。比較500MHz無源探頭(10MΩ并聯9.5pF)與1GHz有源探頭(1MΩ并聯1pF)可以發現：在75MHz時，無源探頭呈現150Ω阻抗，而有源探頭則為2.5kΩ。這意味著有源探頭在10kHz以上頻率就能顯著降低對被測電路的負載效應，適用于各類精密測量場景。

　　誤區三：探頭衰減比的單一認知

　　探頭衰減比的選擇應根據被測信號特性而定。雖然10:1衰減比最為常見，但測量小信號時1:1探頭能提供更好的信噪比。例如測量1Vpp信號時，1:1探頭直接將信號送入示波器，而10:1探頭會先衰減信號再放大，導致系統噪聲被同步放大，影響測量精度。

　　誤區四：連接方式的簡化處理

　　定量測量時，探頭附件的使用需格外謹慎。較長的接地引線會引入額外電感，顯著降低系統帶寬。例如，10cm的接地引線在100MHz時可能產生約63Ω的感抗，嚴重影響高頻信號測量。建議在精密測量時采用最短的直接連接方式。

　　誤區五：接地處理的忽視

　　探頭接地質量直接影響測量結果。接地引線的電感效應會隨著頻率升高而加劇，導致信號振鈴和噪聲干擾。實驗表明，將接地引線從10cm縮短至1cm，可使100MHz信號的測量精度提升30%以上。最佳實踐是使用專用接地彈簧或最短的接地路徑。

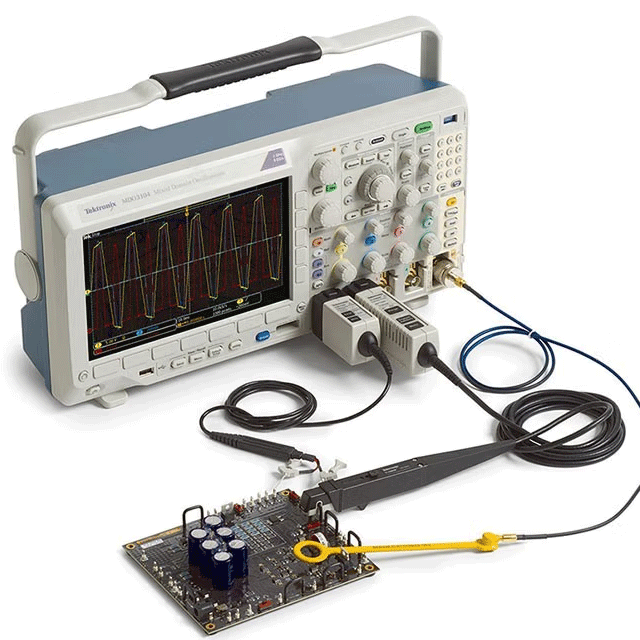

　　誤區六：功率測量的同步問題

　　功率測量時，電壓和電流探頭的時延差異會導致計算誤差。現代示波器通常提供探頭延遲校準功能，通過專用校準夾具可校正ns級的時差。例如在開關電源測量中，50ns的時延差異可能導致10%以上的功率計算誤差。

　　誤區七：直流隔離方法的優化

　　傳統AC耦合方式會濾除低頻信號成分，而現代探頭偏置技術能精確消除直流分量。例如N7020A電源探頭采用主動偏置技術，可在保留0.1Hz以上信號的同時消除直流偏移，特別適合電源紋波測量。

　　誤區八：環境適應性認知不足

　　現代高溫探頭(如Keysight系列)可在-50°C至+150°C環境下工作，配合延長電纜實現溫箱內測量。這些探頭采用特殊材料和結構設計，確保在極端溫度下仍保持穩定性能。

　　誤區九：小電流測量技術革新

　　傳統電流探頭在mA級測量時誤差顯著。新型解決方案如N2820A采用歐姆定律原理，通過測量mΩ級采樣電阻的壓降實現μA級精度，有效克服了位置敏感性和熱漂移問題。

　　誤區十：多探頭協同操作

　　專用探頭定位系統(如多軸可調支架)支持多探頭協同工作。這些系統提供穩定的機械支撐，允許工程師在操作示波器的同時精確定位多個測試點，顯著提高復雜系統的調試效率。

　　誤區十一：高密度PCB探測方案

　　針對現代高密度電路，探頭技術持續創新：

　　微型化探頭尖端(直徑<0.5mm)

　　集成照明系統

　　磁性連接方案(如N2851A)

　　專用微型測試鉤

　　這些創新使0.5mm間距的BGA封裝芯片測量成為可能，大大簡化了高密度電路的調試過程。

　　通過正確理解這些探頭使用要點，工程師可以顯著提升測量精度和工作效率，充分發揮現代測試設備的性能潛力。
