示波器探頭多通道測量的科學與工程考量

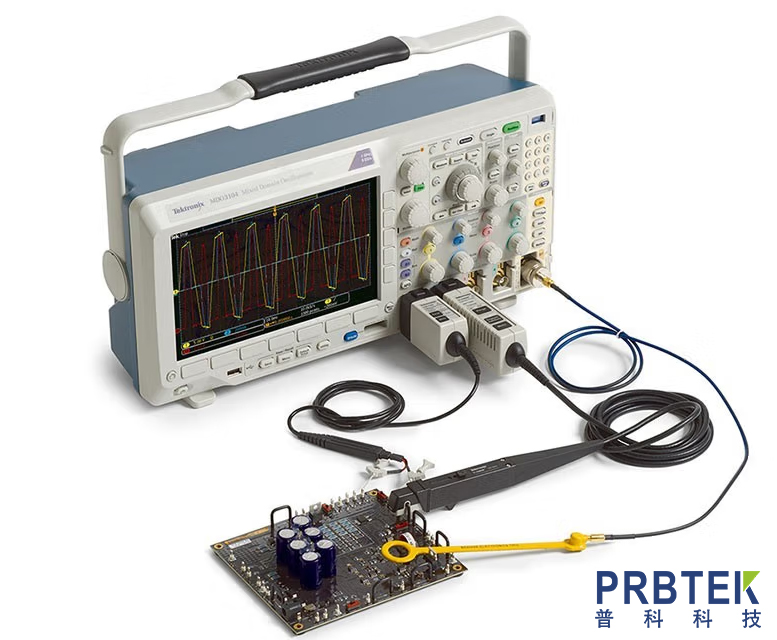

　　1. 引言：示波器探頭的核心作用

　　示波器探頭是電子測量系統的關鍵接口，負責將電路信號高保真地傳輸至示波器進行顯示和分析。隨著現代電子系統復雜度的提升，單通道測量已無法滿足需求，多探頭系統成為工程實踐中的必然選擇。本文將從技術原理、應用場景和未來趨勢三個維度，解析多探頭系統的必要性。

　　2. 多探頭系統的技術必要性

　　2.1 多通道同步測量需求

　　現代電子系統(如高速數字電路、電力電子、射頻系統)往往涉及多個信號的并行分析，單探頭無法滿足以下需求：

　　時序關系分析：例如，在分析I2C、SPI等串行總線時，需要至少2個探頭(時鐘+數據)才能完整捕獲通信協議。

　　差分信號測量：高速信號(如USB、PCIe、LVDS)通常采用差分傳輸，必須使用2個探頭(正負端)進行共模抑制和噪聲分析。

　　電源完整性測試：同時監測電源電壓(VCC)、地彈(Ground Bounce)和信號完整性，通常需要3~4個探頭。

　　2.2 提高測量精度與可靠性

　　冗余測量：在關鍵系統(如航天電子、醫療設備)中，多探頭可交叉驗證數據，降低誤測風險。

　　消除探頭負載效應：單個探頭可能引入電容負載(典型值1~10pF)，影響高頻信號。多探頭分布式測量可減少對單一節點的干擾。

　　2.3 復雜系統的多維度分析

　　多域分析(時域+頻域)：例如，在開關電源測試中，可能需要：

　　1個探頭測量PWM控制信號(時域)

　　1個探頭監測輸出電壓紋波(頻域)

　　1個探頭檢測EMI噪聲(頻譜分析)

　　多物理量監測：在電機控制系統中，可能需要同時測量：

　　電流探頭(霍爾傳感器或羅氏線圈)

　　電壓探頭(隔離差分探頭)

　　溫度探頭(熱電偶或紅外測溫)

　　3. 典型應用場景

　　3.1 數字系統調試(FPGA/微控制器)

　　最少4通道需求：

　　CH1：系統時鐘

　　CH2：數據總線(如8位并行總線需8個探頭)

　　CH3：控制信號(如片選CS、讀寫WR)

　　CH4：電源噪聲監測

　　3.2 電力電子(如逆變器、DCDC轉換器)

　　6~8探頭典型配置：

　　2個高壓差分探頭(測量MOSFET柵極驅動)

　　2個電流探頭(輸入/輸出電流)

　　1個普通探頭(PWM控制信號)

　　1個溫度探頭(監測散熱)

　　3.3 汽車電子(CAN總線、車載網絡)

　　多探頭用于總線分析：

　　2個探頭監測CAN_H和CAN_L(差分信號)

　　1個探頭監測12V電源穩定性

　　1個探頭檢測地回路噪聲

　　4. 未來趨勢：更高通道數與智能探頭

　　4.1 高密度測量需求

　　現代示波器已支持8~16通道(如Keysight Infiniium UXR系列)

　　邏輯分析儀+示波器混合探頭(如FPGA調試需要32+通道)

　　4.2 智能探頭技術

　　集成信號調理(如自動增益調整、濾波)

　　無線探頭(減少接地環路干擾)

　　AI輔助分析(自動識別信號異常)

　　5. 結論

　　多探頭系統并非冗余設計，而是現代電子測量不可或缺的部分。無論是數字系統調試、電源分析，還是汽車電子、射頻測試，多通道測量都能提供更全面、更精確的數據。未來，隨著電子系統復雜度提升，示波器探頭的數量和智能化程度還將繼續增長。
