Pearson電流傳感器在電涌電流測試中的關鍵應用與技術解析

　　一、電涌電流測試的行業需求與挑戰

　　電涌電流(Surge Current)是指電氣系統中出現的瞬態大電流脈沖，具有以下典型特征：

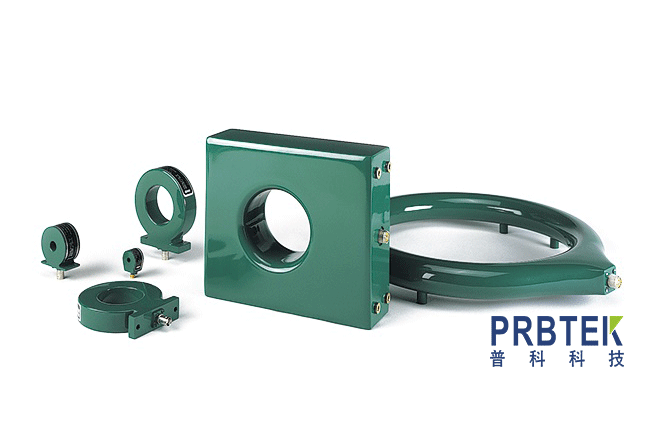

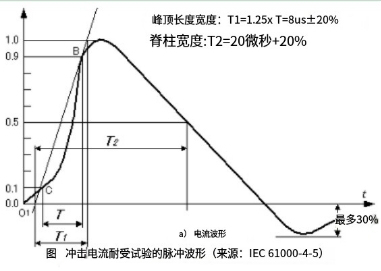

　　時間特性：常見波形包括8×20微秒(前沿8μs，半峰寬20μs)和10×350微秒標準脈沖

　　幅值范圍：通常超過1kA(千安培)量級

　　能量特征：單個脈沖能量可達數百焦耳

　　產生原因：雷擊、開關操作、靜電放電等電磁干擾事件

　　電涌電流測試在多個關鍵領域具有嚴格要求：

　　EMC測試：IEC 61000-4-5等標準規定的抗擾度測試

　　防雷保護：SPD(浪涌保護器)的性能驗證

　　電力電子：功率半導體器件的瞬態耐受能力評估

　　軍工航天：關鍵電子設備的電磁脈沖(EMP)防護測試

　　二、Pearson電流傳感器的技術優勢

　　Pearson寬頻帶電流探頭(如5008C)專為電涌測試優化設計，具有以下核心參數：

　　帶寬：DC-20MHz，可精確捕捉ns級上升沿

　　上升時間：≤17.5ns，能完整解析8μs前沿

　　傳輸阻抗：0.01V/A，使千安級電流對應10V輸出

　　峰值電流：100A(連續)/1kA(脈沖)，滿足標準測試要求

　　線性度：±1%，保證大動態范圍精度

　　其關鍵技術突破包括：

　　1.采用特殊納米晶合金磁芯材料，兼具高飽和磁通和優異高頻特性

　　2.主動補償型積分器設計，解決傳統CT的低頻失真問題

　　3.三重電磁屏蔽層結構，抑制dV/dt高達100kV/μs的共模干擾

　　4.優化的熱管理設計，脈沖工況下溫升<15K

　　三、典型應用場景與測試方案

　　在EMC標準測試中的典型配置：

　　1.探頭安裝位置距被測設備≤30cm，避免引線電感影響

　　2.使用專用校準器進行現場靈敏度驗證

　　3.示波器輸入阻抗設置為50Ω匹配探頭輸出

　　4.觸發設置采用預觸發模式(典型值-20%)

　　在電力電子器件測試案例中：

　　針對IGBT模塊的短路耐受測試，測量di/dt>1000A/μs的電流變化率

　　采用5008C+高壓差分探頭組合方案

　　通過延遲校準消除2ns級時滯

　　使用窗口積分法計算瞬態能量

　　四、技術發展趨勢

　　新一代探頭研發方向：

　　1.更高動態范圍：目標實現0.1A-100kA全量程覆蓋

　　2.智能診斷功能：集成溫度/飽和狀態實時監測

　　3.多參數同步：電流-電壓-溫度聯合測量探頭

　　測試系統集成化趨勢：

　　數字孿生應用：測量數據直接輸入仿真模型

　　AI分析平臺：自動識別波形異常特征

　　5G遠程測試：支持分布式測量數據實時回傳

　　Pearson寬頻帶電流傳感器憑借其獨特的技術優勢，已成為電涌電流測試領域不可替代的測量工具。隨著新能源、5G等新興行業對瞬態防護要求的不斷提高，這類高精度測量設備將繼續發揮關鍵作用。
