差分探頭匹配電容的選擇與應用詳解
發布:西安普科科技瀏覽次數:一、差分探頭匹配電容概述

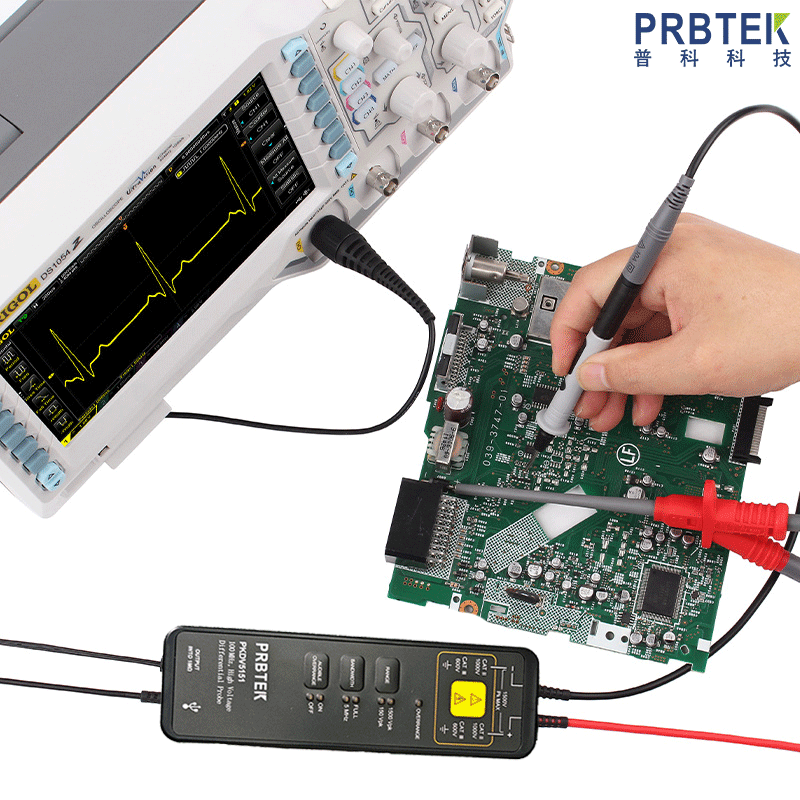

差分探頭(Differential Probe)是電子測量中用于測量?jī)蓚€(gè)測試點之間電壓差的高精度儀器,廣泛應用于高速數字電路、通信系統和電力電子等領域。匹配電容(Matching Capacitor)是差分探頭設計中的關鍵元件,直接影響探頭的帶寬、信號完整性和測量精度。
1.1 匹配電容的基本作用
匹配電容在差分探頭中主要承擔以下功能:
阻抗匹配:確保探頭輸入阻抗與待測電路阻抗相匹配,減少信號反射
高頻補償:補償探頭和連接線的高頻衰減特性
共模抑制:提高探頭的共模抑制比(CMRR)
帶寬擴展:優化高頻響應,擴展探頭的有效帶寬

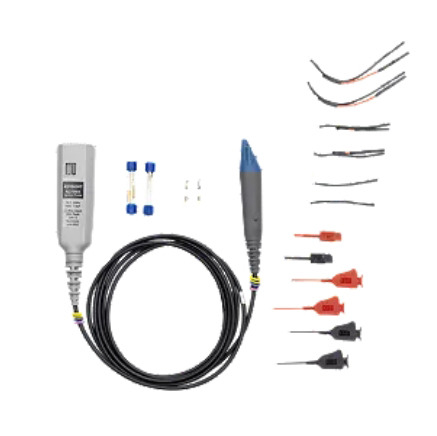

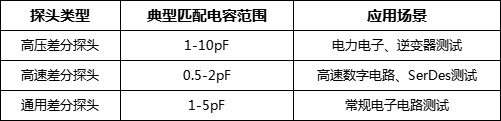

1.2 典型匹配電容值范圍
差分探頭的匹配電容通常在0.5pF至10pF之間,具體數值取決于:
二、匹配電容的選擇原則
2.1 帶寬與電容的關系
匹配電容(Cm)與探頭帶寬(BW)的關系可用以下公式表示:
BW ∝ 1/(2π × R × Cm)
其中R為輸入阻抗。較小的匹配電容可獲得更高帶寬,但會降低輸入阻抗。
2.2 實際選擇考慮因素
1.被測信號頻率:
低頻應用(<100MHz):可選擇較大電容(2-10pF)
高頻應用(>1GHz):應選擇小電容(0.5-2pF)
2.輸入阻抗要求:
高阻抗測量(>1MΩ):選擇較小電容
低阻抗測量:可適當增大電容
3.探頭衰減比:
高衰減比(如100:1)探頭通常需要較大匹配電容
低衰減比(如10:1)探頭使用較小電容
三、匹配電容的校準與調整
3.1 校準流程
1.使用標準方波信號源(通常1kHz)
2.連接探頭至校準端口
3.觀察示波器顯示的波形
4.調整匹配電容直至獲得理想方波(無過沖或欠沖)
3.2 常見調整方法
機械調整型:
旋轉探頭上的微調電容螺絲
典型調整范圍:±20%標稱值
電子補償型:
通過數字控制的可變電容陣列
可編程調整,精度可達0.1pF
四、實際應用案例
4.1 高速SerDes測試案例
測試28Gbps SerDes接口時:
選用帶寬>30GHz差分探頭
匹配電容選擇0.8pF
實現輸入電容<1pF
測得上升時間<15ps
4.2 電力電子測試案例
測試IGBT開關波形時:
選用高壓差分探頭(1000V)
匹配電容設置為3.3pF
實現帶寬>200MHz
共模抑制比>80dB @ 1MHz
五、常見問題解答
Q1:如何判斷匹配電容是否合適?
A:觀察被測方波信號:
出現過沖→電容偏小
出現欠沖→電容偏大
波形完美→電容適當
Q2:匹配電容對測量精度的影響有多大?
A:在1GHz測量中,1pF的匹配電容偏差可能導致:
上升時間誤差達10-15%
幅度誤差約2-5%
時序誤差可達ps級
Q3:能否自行更換差分探頭的匹配電容?
A不建議用戶自行更換,因?yàn)椋?/span>
1.需要專業設備校準
2.涉及高頻PCB布局
3.可能影響探頭安全性能
六、未來發展趨勢
1.自適應匹配技術:
基于AI的自動電容匹配
實時根據被測信號特性調整
2.集成化設計:
將匹配電容與探頭前端IC集成
減少寄生參數
3.超寬帶設計:
新型材料(如氮化鎵)實現0.1-100pF可調范圍
支持DC-100GHz超寬帶測量
結論
差分探頭的匹配電容選擇是保證測量精度的關鍵因素,工程師應根據具體應用場景、信號特性和探頭規格綜合考慮。隨著高速電子技術的發展,匹配電容技術也在不斷創新,為更精確的測量提供支持。
