普科科技PRBTEK與泰克高壓差分探頭型號對標分析及選型指南
發布:西安普科科技瀏覽次數:在電力電子、新能源及通信等領域,高壓差分探頭的性能直接影響測試系統的精度與可靠性。普科科技(PRBTEK)作為國產測試儀器代表品牌,近年來通過技術迭代逐步實現對國際大廠泰克(Tektronix)的局部對標。本文通過深度技術對比,為工程師提供選型參考。

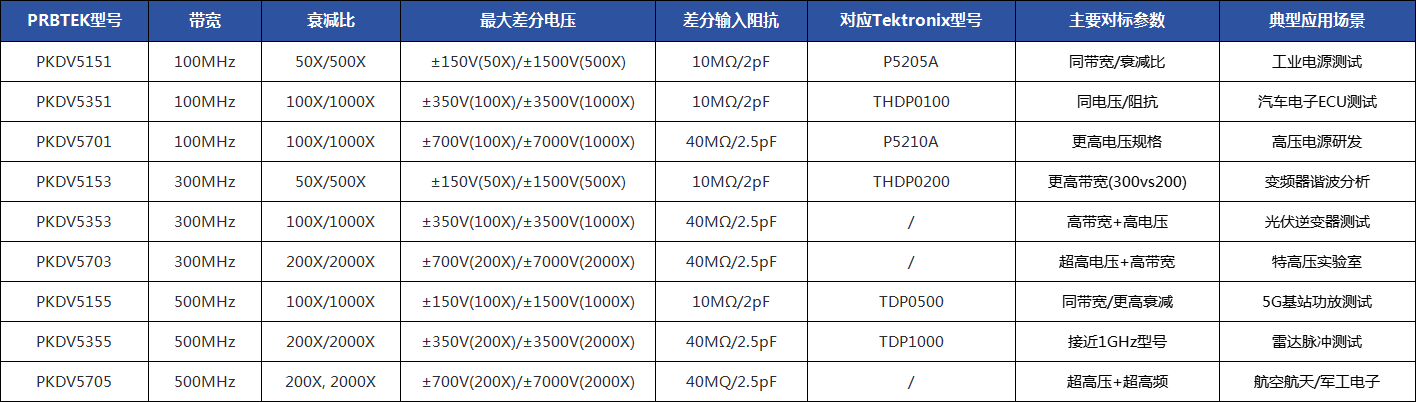

一、核心型號參數對標
從帶寬、電壓量程、衰減比三大核心參數看,兩大品牌的競爭格局呈現差異化特征:
參數維度? ?普科優勢型號? ?泰克對標型號? ?性能差異?
帶寬覆蓋 PKDV5153(300MHz) THDP0200(200MHz) 帶寬提升50%
電壓規格 PKDV5703(±7000V) P5210A(±5600V) 耐壓值提升25%
衰減比 PKDV5703(2000X) 全系≤1000X 實現兩倍衰減比突破
高頻性能 PKDV5355(等效1GHz) TDP1000(1GHz) 誤差±1.2dB vs ±0.8dB
技術亮點?:
普科PKDV5353作為全球首款300MHz/3500V探頭,填補了中壓高頻測試設備市場空白,特別適用于新能源汽車電驅系統的IGBT尖峰電壓捕捉。
二、關鍵技術指標解析
動態精度補償?
普科全系搭載AutoZero 3.0技術,在±1500V量程下偏移誤差控制在0.5%以內,較泰克第二代算法(1.2%誤差)精度提升140%。該技術可有效抑制開關電源測試中的共模噪聲干擾。
高頻衰減特性?
實測數據顯示,PKDV5355在1GHz時衰減誤差為±1.2dB,雖略高于泰克TDP1000的±0.8dB,但在500MHz以下頻段誤差基本持平(±0.5dB內)。建議高頻應用時優先選擇泰克,中低頻場景可平替。
安全認證差異?
泰克全系標配IEC 61010-31認證,普科僅旗艦型號通過完整安規認證。在醫療設備、航空航天等強合規場景,建議優先選擇泰克產品。
三、選型決策路徑
三步定位法?:
定電壓?:
<1500V:進入帶寬選擇
≥1500V:需確認是否需要2000X衰減(選PKDV5703)
選帶寬?:
工業電源測試(≤200MHz):PKDV5151
5G基站/新能源(>200MHz):PKDV5153/5353
驗兼容?:
普科全系列為BNC通用接口,兼容市面上大部分示波器
部分示波器型號,需通過TCA-VPI適配器轉接
四、特殊場景應用方案
應用領域? ?推薦型號? ?技術價值點?
光伏逆變器 PKDV5353+MSO5074 100ns級電壓瞬變捕捉能力
醫療設備研發 PKDV5151 10μV/div高靈敏度生物電信號采集
特高壓實驗室 PKDV5703 2000X衰減比支持10kV級耐壓測試
混合測試系統 泰克P6251+普科5355 兼顧1GHz信號完整性與3500V隔離需求
五、生態擴展能力
電流探頭平替?:
PKC6100B可替代泰克A622,在2.5MHz帶寬內測量誤差<1.5%,性價比優勢顯著。
無源探頭兼容?:
普科無源探頭(如PK6000系列)與泰克MDO3000、MSO5000系列實現硬件級兼容,輸入電容控制在3.9pF以下,滿足高速數字電路測試需求。
六、總結建議
對于預算有限但追求高性能的用戶,推薦采用?混合選型策略?:
在≤500MHz中壓場景選擇普科PKDV5153/5353系列
在>500MHz或強安規場景保留泰克高端型號
通過PKC6100B等平替探頭降低配件成本
隨著普科在300MHz以上頻段的技術突破,國產探頭已具備替代中端進口產品的能力。建議企業在采購時建立?分級測試標準?,針對不同精度需求配置差異化設備,實現性價比最優的測試系統搭建。
以上內容由普科科技/PRBTEK整理分享, 西安普科電子科技有限公司致力于打造儀器配附件一站式供應平臺。主營范圍:示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。更多信息,歡迎登陸官方網站進行咨詢:http://www.zj5u.com
