微安級電流測量?jī)x器選型指南：從原理到應用場景解析

　　在電子工程、半導體研發、生物醫學等領域，經常需要對微小電流(如 1μA 級別)進行精準測量。這類微安級電流的特點是信號強度極弱，易受環境干擾，對測量?jī)x器的靈敏度、穩定性和抗干擾能力提出了極高要求。本文將系統介紹適用于 1μA 電流測量的儀器類型、核心原理及典型應用場景，為實際測量工作提供參考。

　　一、微安級電流測量的核心挑戰

　　1μA(微安)等于 10??安培，屬于極微弱電流信號。其測量難點主要體現在：

　　噪聲干擾：環境中的電磁輻射、儀器內部電子元件的熱噪聲等，可能掩蓋真實信號。

　　阻抗匹配：被測電路的高內阻可能導致電流分流，影響測量準確性。

　　穩定性：微小電流易受溫度、濕度等環境因素影響，需儀器具備長期穩定的性能。

　　靈敏度與分辨率：儀器需具備至少 0.1μA 的分辨率，才能可靠識別 1μA 級別的信號。

　　二、適用于 1μA 電流測量的儀器類型

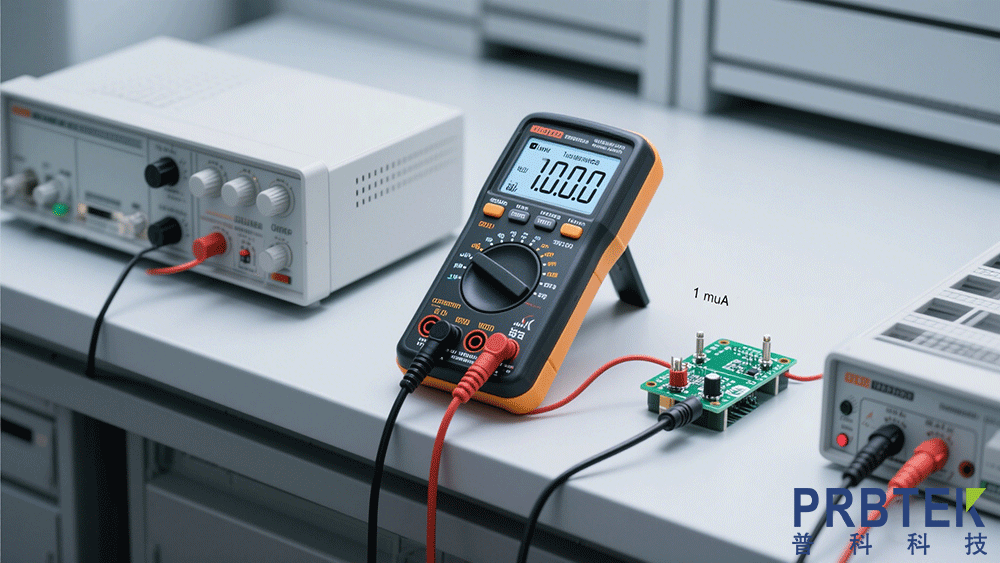

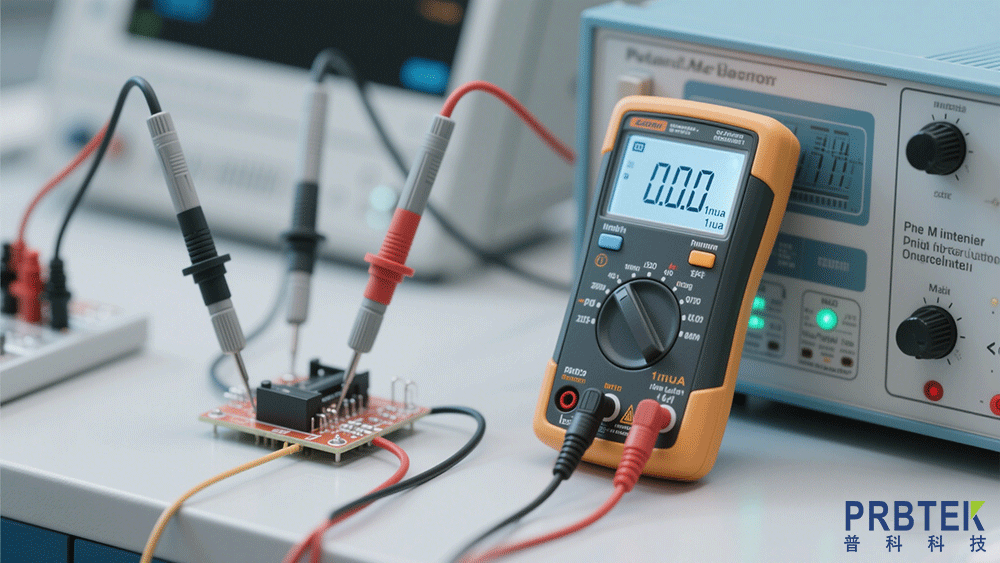

　　(一)高精度數字萬用表(DMM)

　　原理：通過內部高阻值采樣電阻(如 10MΩ)將電流轉換為電壓信號，再經模數轉換器(ADC)量化輸出。

　　典型型號與參數：

　　福祿克(Fluke)8808A：直流電流測量范圍 200 μA 至 10 A量程，精度 0.02 + 0.005，分辨率 1 nA。

　　是德科技(Keysight)34465A：支持 1 μA 至 10 A 直流電流測量，分辨率 0.01μA，具備 Truevolt 技術提升低電流穩定性。

　　優勢：操作簡便，集成電壓、電阻等多功能測量，適合實驗室常規測試。

　　局限：輸入阻抗固定，可能對高內阻電路產生負載效應;高速采樣能力有限，不適合動態信號。

　　應用場景：電子元件(如二極管、傳感器)的靜態電流測試、電路漏電流排查。

　　(二)皮安表(Picoammeter)

　　原理：基于靜電計技術，采用高輸入阻抗(≥101?Ω)放大器直接測量微弱電流，可檢測低至皮安(10?12A)級信號。

　　典型型號與參數：

　　吉時利(Keithley)6485：電流測量范圍 10pA-20mA，分辨率 0.1pA，精度 ±(0.2%+2pA)。

　　泰克(Tektronix)DMM4050：支持 100μA-10A 測量，內置皮安表模式，分辨率 0.01μA。

　　優勢：輸入阻抗極高(接近理想開路)，幾乎不影響被測電路;抗干擾能力強，適合超高內阻場景。

　　局限：功能單一，主要專注于電流測量;價格較高，適合專業實驗室。

　　應用場景：半導體器件(如 MOSFET、光伏電池)的泄漏電流測試、生物電信號(如細胞膜離子通道電流)測量。

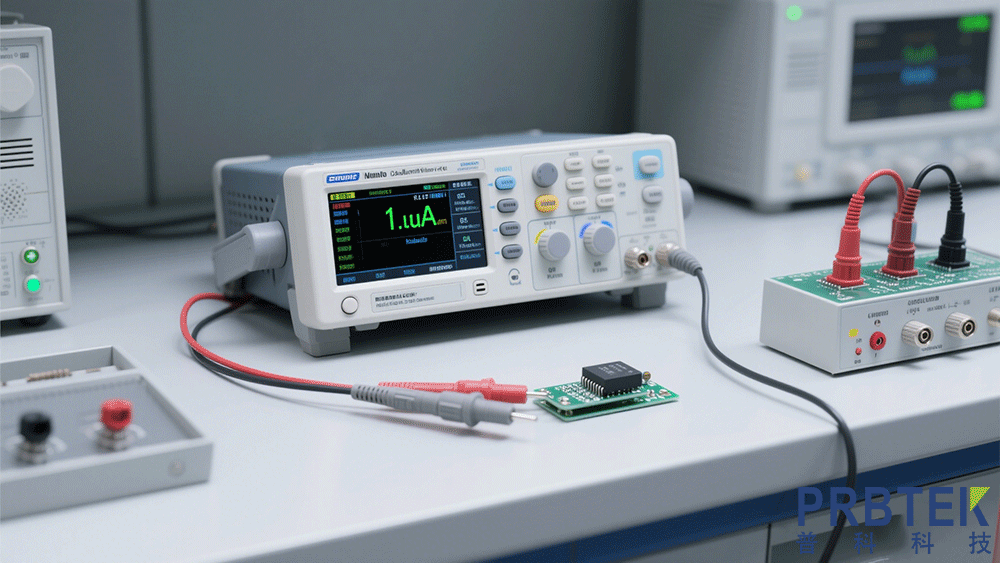

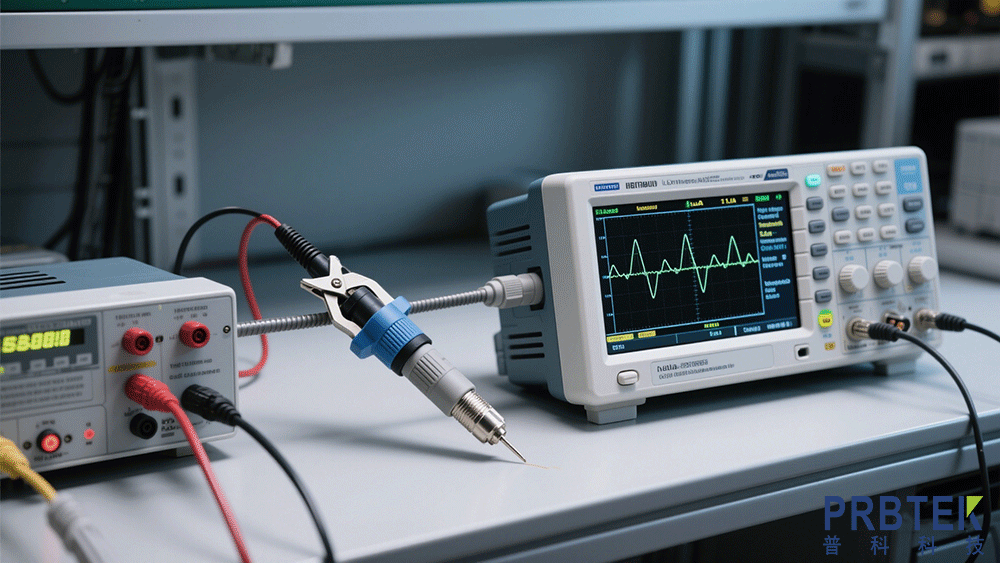

　　(三)電流探頭(配合示波器 / 數據采集器)

　　原理：通過電磁感應或霍爾效應原理，非接觸式或接觸式測量電流，將微小電流轉換為電壓信號后放大顯示。

　　典型國產型號與參數：

　　銥泰 ETCR2150：環路電阻測試儀，電流測量范圍 0.000mA-40.0A，分辨率 1μA，支持漏電流測試。

       是德 N2820A/21A：測量范圍：5μA至5A (DC至2MHz)；精度：±1%；特點：超高靈敏度，專業級微電流測量

　　優勢：可實時觀測電流波形，適合動態信號分析;部分型號支持隔離測量，避免接地環路干擾。

　　局限：低頻響應有限(部分探頭下限為 1Hz);精度受探頭校準狀態影響較大。

　　應用場景：開關電源紋波電流分析、電機啟動瞬間微安級電流波動監測。

　　(四)源表(Source Measure Unit, SMU)

　　原理：集成電流源、電壓源與測量功能于一體，可主動施加激勵并精確測量反饋電流，支持四端子測試降低接觸電阻影響。

　　典型型號與參數：

　　吉時利(Keithley)2400：電流測量范圍 1pA-1A，分辨率 0.1pA，精度 ±(0.01%+2pA)。

　　普源精電(RIGOL)DM3068：支持 1μA-3A 電流測量，內置源表模式，分辨率 0.01μA，適合自動化測試系統。

　　優勢：全四端測量消除引線電阻誤差;可編程控制，適合批量測試或復雜激勵場景。

　　局限：體積較大，價格較高;需配合軟件編程使用。

　　應用場景：半導體器件特性曲線掃描(如 IV 測試)、燃料電池微小電流輸出測量。

　　三、選型關鍵指標與使用建議

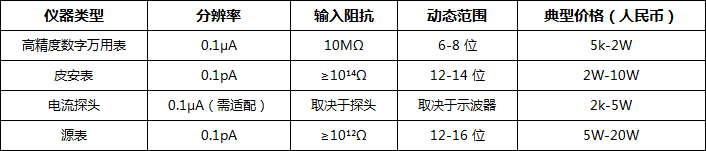

　　(一)核心參數對比

　　(二)選型建議

　　靜態單值測量：優先選擇高精度數字萬用表或皮安表，如 Fluke 8808A 適合常規實驗室，Keithley 6485 適合超高內阻場景。

　　動態波形分析：采用電流探頭搭配示波器(如 Tektronix MSO5 系)，需注意探頭帶寬與示波器采樣率匹配。

　　自動化測試與激勵控制：源表(如 RIGOL DM3068)是最佳選擇，可通過 SCPI 指令實現程序控制。

　　性價比方案：銥泰 ETCR2150(環路電阻測試儀)、是德 N2820A/21A 探頭 + 示波器組合，適合預算有限的工業檢測場景。

　　(三)抗干擾實操技巧

　　屏蔽環境：使用法拉第籠或金屬屏蔽盒隔離外部電磁干擾。

　　接地優化：采用單點接地避免接地環路，皮安表需配合專用接地端子。

　　電纜選擇：使用低噪聲同軸電纜(如 Triax 電纜)，減少電纜泄漏電流影響。

　　溫度控制：在恒溫環境中測試，避免元件溫漂導致電流波動。

　　四、典型應用場景案例

　　半導體研發：使用 Keithley 2400 源表測量 MOSFET 柵極泄漏電流(1μA 以下)，驗證器件可靠性。

　　醫療設備測試：通過皮安表檢測心電圖機(ECG)輸入回路的漏電流，確保符合安全標準(≤10μA)。

　　新能源領域：利用電流探頭監測鋰電池自放電電流(μA 級)，評估電池存儲性能。

　　科研實驗：在生物電生理實驗中，使用 Axon 200B 膜片鉗放大器(皮安級分辨率)記錄離子通道電流。

　　五、總結

　　測量 1μA 級電流需綜合考慮儀器靈敏度、阻抗匹配、抗干擾能力及成本。高精度數字萬用表和皮安表適合靜態測量，電流探頭與示波器組合擅長動態分析，源表則適用于需要激勵控制的復雜場景。國產儀器如銥泰、優利德等已能滿足工業級 μA 測量需求，而進口品牌(如 Keithley、Fluke)在科研級皮安級測量中仍具優勢。實際應用中，需根據被測對象特性與測試目標，合理選擇儀器并搭配抗干擾措施，以確保數據的準確性與可靠性。
