高壓差分探頭選型必看：帶寬與量程的參數選擇

　　大家好!今天我們來聊聊高壓差分探頭的選擇問題。作為電子工程師，相信大家都遇到過這樣的困擾：面對市場上琳瑯滿目的高壓差分探頭，到底該選哪一款?今天我就以普科科技(PRBTEK)的PKDV5000系列為例，給大家做個詳細的分析。

　　為什么高壓差分探頭這么重要?

　　想象一下，你在測試一個變頻器或者開關電源時，普通的探頭根本hold不住高壓環境，測量結果飄忽不定，這多讓人頭疼!高壓差分探頭就像是工程師的"安全衛士"，不僅能準確測量高壓信號，還能保護你和你的設備安全。雖然三款探頭均具備100MHz統一帶寬，但在輸入阻抗、最大輸入電壓、噪聲水平和安全等級方面存在顯著差異，這些差異直接影響其在不同高壓測量環境下的適用性。

　　三款探頭參數對比

　　1. 基礎性能對比

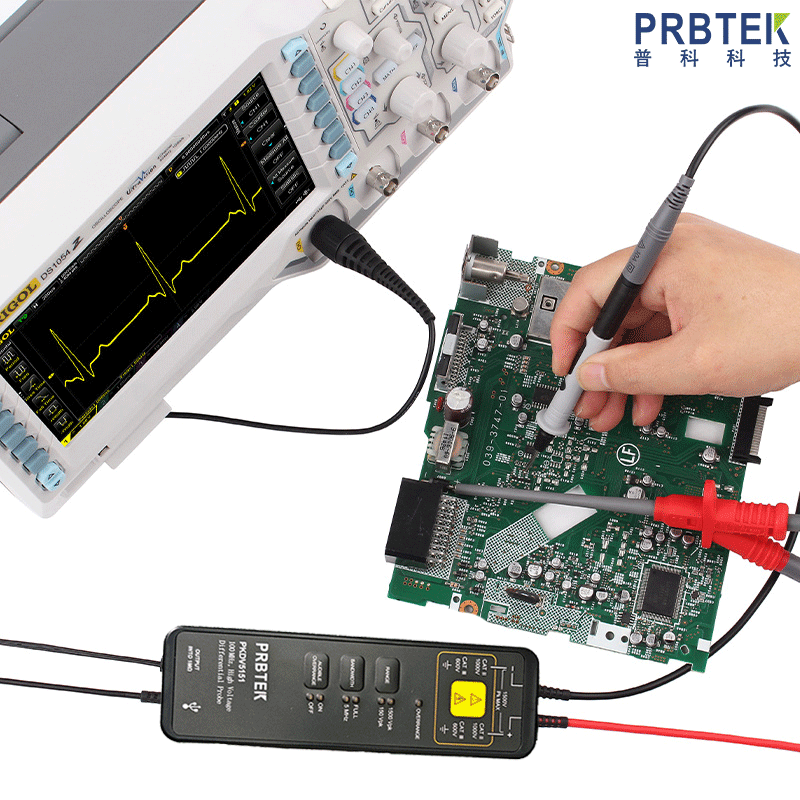

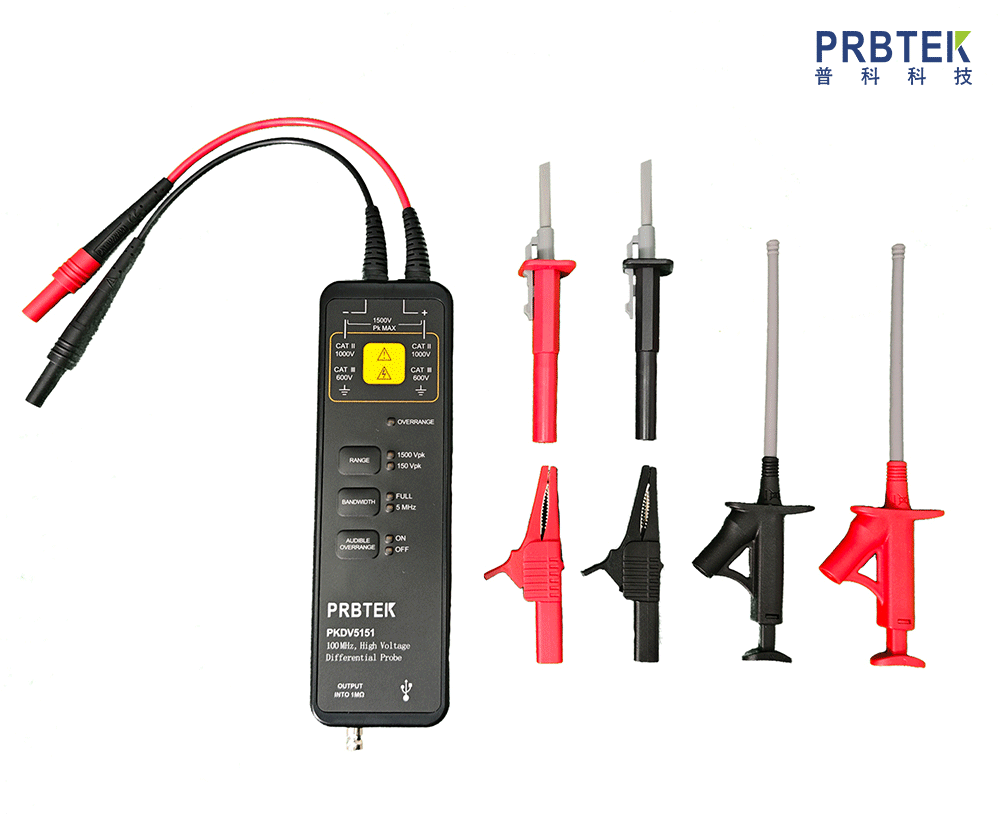

　　PKDV5151：

　　量程：±150V(50X)/±1500V(500X)

　　安全等級：CAT III 600V/CAT II 1000V

　　噪聲：≤50mVrms(50X檔)

　　PKDV5351：

　　量程：±350V(100X)/±3500V(1000X)

　　安全等級：CAT III 600V/CAT II 1000V

　　噪聲：≤100mVrms(100X檔)

　　PKDV5701：

　　量程：±700V(100X)/±7000V(1000X)

　　安全等級：CAT III 1000V/CAT II 2300V

　　噪聲：≤220mVrms(100X檔)

　　2. 容易被忽視的關鍵指標

　　很多人只關注帶寬和電壓量程，其實輸入阻抗和噪聲水平同樣重要!PKDV5701的輸入阻抗高達40MΩ(差分)，是其他兩款(10MΩ)的4倍，這意味著它對被測電路的影響更小，特別適合高阻抗電路的測量。

　　二. 基于帶寬特性的選型策略

　　1. 帶寬與上升時間的匹配

　　雖然三款探頭均標稱100MHz帶寬，但實際應用中需要考慮被測信號的頻率成分。根據Nyquist采樣定理，探頭帶寬應至少為信號最高頻率成分的2-3倍。對于開關電源等典型應用，開關頻率通常在幾十kHz至幾MHz范圍內，100MHz帶寬已足夠。然而，當測量快速瞬態過程(如IGBT開關過程)時，上升時間成為關鍵指標。三款探頭≤3.5ns的上升時間可準確捕獲上升時間≥10ns的脈沖信號，滿足大多數功率器件測試需求。

　　2. 帶寬與量程的權衡

　　高壓差分探頭的帶寬特性在實際測量中會受到衰減比的影響。雖然廠商規格表中標稱的100MHz帶寬在各檔位下均有效，但在高衰減檔位下，噪聲影響會變得更加顯著。例如，PKDV5701在1000X檔位下的參考噪聲達到≤1.2Vrms，可能對小信號測量造成影響。因此，在保證安全的前提下，應盡量選擇低衰減檔位以獲得更好的信噪比和帶寬性能。

　　3. 共模抑制比(CMRR)的帶寬特性

　　三款探頭在CMRR指標上表現一致：>80dB(DC)、>60dB(100KHz)、>50dB(1MHz)。這種頻率相關的CMRR特性表明，在高頻段共模干擾抑制能力會下降。對于高頻共模噪聲較大的測量環境(如變頻器輸出測量)，需要考慮額外的濾波措施或選擇專門的高頻共模抑制探頭。

　　應用場景分析與選型建議

　　1. 低電壓高精度測量場景

　　對于±1500V以下的測量需求，如普通開關電源、家電變頻電路等，PKDV5151是最經濟的選擇。其50X檔位下的低噪聲特性(≤50mVrms)特別適合小信號精確測量，而500X檔位又能滿足中等電壓需求。該型號的平衡性能和價格使其成為大多數常規應用的理想選擇。

　　2. 中等電壓工業應用場景

　　在工業變頻器、伺服驅動器等±3500V以下的測量環境中，PKDV5351提供了更好的安全余量和測量范圍。其CAT III 600V安全等級適合工業環境使用，100X/1000X的衰減比設計也符合大多數工業設備的測試需求。該型號在性能與價格間取得了良好平衡，是工業應用的首選。

　　3. 高電壓特殊應用場景

　　對于電動汽車充電樁、高壓直流輸電、大功率工業變流器等±7000V的高壓測量需求，PKDV5701是唯一選擇。其CAT III 1000V/CAT II 2300V的高安全等級和40MΩ的高輸入阻抗，使其能夠安全、準確地完成超高電壓測量任務。雖然價格較高，但在這些特殊應用場景中是不可替代的專業工具。

　　高壓差分探頭的使用建議

　　基于對PKDV5000系列探頭的技術分析，本文提出以下使用建議：

　　1. 預熱與校準：嚴格按照建議預熱20分鐘后使用，并定期進行零點校準，特別是環境溫度變化較大時。

　　2. 帶寬限制功能應用：在噪聲較大的測量環境中，合理使用5MHz帶寬限制功能，可顯著提高信號質量。

　　3. 連接方式優化：遵循廠商建議，保持輸入線雙絞，避免使用延長線，以保持最佳高頻響應。

　　4. 示波器匹配：確保配套示波器的輸入阻抗≥1MΩ，帶寬≥100MHz，以充分發揮探頭性能。

　　5. 安全操作：嚴格遵守電壓等級限制，過載時立即停止測量，防止設備損壞和安全事故。

　　記住，正確的選擇不僅能得到準確的測量結果，還能保障安全。希望這篇文章能幫你找到最適合的那款探頭!如果你有特殊的使用場景，也歡迎留言討論。
