泰克TEKTRONIX電源紋波探頭TPR4000的操作理論及使用

　　為什么要用電源紋波探頭?

　　現代電子產品增加的功能、更高的密度和更快的開關速度推動了對更低電源電壓的需求。設計人員需要放大電源軌，以尋找高頻干擾信號，測量紋波，并以更嚴格的容差分析耦合效應。示波器通常沒有足夠的偏移量來將直流母線上的噪聲和紋波轉移到屏幕中心以進行所需的測量。

　　TPR1000和TPR4000探頭提供了低噪聲測量解決方案(示波器和探頭)，這對于避免示波器和探頭的噪聲與被測直流電源的噪聲和紋波混淆至關重要。越高的元素越能減小閃爍效應(50kΩat直流電)更高的帶寬可以看到更多的信號內容(諧波、更快的紋波等)可能影響數據信號、時鐘等的直流軌道上。

　　TPR1000和TPR4000為高速(uP)、低功耗(移動)和開關模式電源市場的電源完整性和驗證工程師提供了一流的解決方案。這些探頭旨在提供低噪聲、60V偏置時的高帶寬、靈活的連接選項以應對客戶的挑戰，以及覆蓋數字電源管理市場的軟件包。

　　操作理論

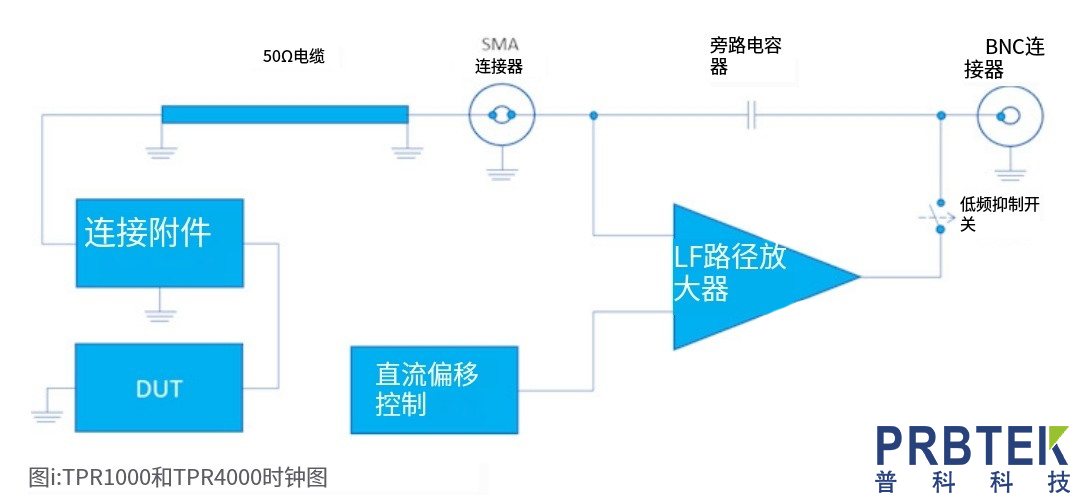

　　框圖顯示了主要的電路模塊或在TPR1000和TPR4000探頭模塊。

　　TPR1000和TPR4000的功能是通過擴展示波器的偏移能力，同時保持低噪聲信號路徑進入儀器。線性動態范圍可以通過LF放大器的直流偏置控制在偏置電壓工作窗口附近移動。通過在儀器垂直菜單中將耦合模式設置為直流抑制，當不需要直流偏移時，可以斷開低頻放大器。旁路電容作為高頻分量的低阻抗通路，同時阻斷低頻分量。由于TPR1000和TPR4000是為測量配電平面的低源阻抗而設計的，因此不建議測量源阻抗大于1Ω的器件，因為它可能會在寬范圍內使用。

　　TPR 1000和TPR4000探針為測量從-60到+60VDC的直流電源線上的紋波提供了一種低噪聲、大偏移范圍的解決方案。泰克的電源軌探頭提供業界領先的低噪聲和高偏移范圍，以滿足測量交流在200μVr-r和1Vr-r到4Gz之間。

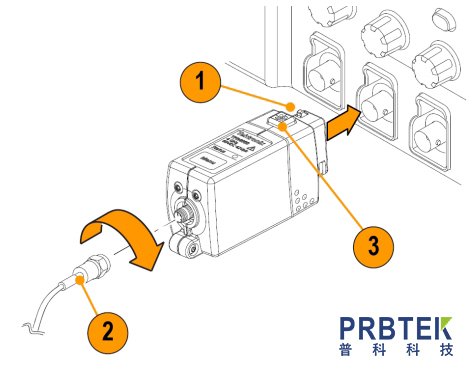

　　連接到主儀表

　　1.將探頭體滑入FlexChannel或VPI插座。當完全啟動時，探測器會咔嗒一聲到位。

　　連接探頭時，主機儀器從探頭中讀取信息并識別設備。

　　注讓探頭預熱至少20分鐘，以達到保證的規格要求。

　　2.將下列探頭電纜之一連接到探頭主體上的SMA連接器上。將SMA螺母扭矩限制為8 in-lbs，用于連接或拆卸:

　　SMA到SMA標準電纜(標準附件)

　　SMA到MM CX標準電纜(標準附件)

　　SMA到MM CX高溫電纜(可選附件)

　　1GHz瀏覽器探頭電纜(可選附件)

　　3.要斷開連接，請按下閂鎖釋放按鈕并從儀器上拔出。
