CP9000LF系列AC低頻柔性電流探頭產品說明書

　　CP9000LF 系列柔性電流探頭采用雙量程設計的低頻柔性探頭。可以實現寬廣的電流測量范圍，量程設計從 60A 到 60kA 的測量范圍，環中間保證精度 1%，整個環內精度(環交界處除外)典型值 2%，帶寬高達 600kHz(700mm 線圈周長)或者 1MHz(300 mm 線圈周長)，探頭環外徑典型值 8mm，耐壓值高達 10kVpk，非常適合低頻大電流，大功率測試場合。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接;插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾;標準的 BNC 輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形;9V 電池供電或者外部 12V DC 電源供電，使用更加靈活方便;過流報警功能，更具人性化設計;探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　應用：

　　檢測低頻正弦電流波形

　　分布式電流監控

　　電力母線監測

　　監測諧波、功率以及電能質量

　　大型電動機、泵、風機測試

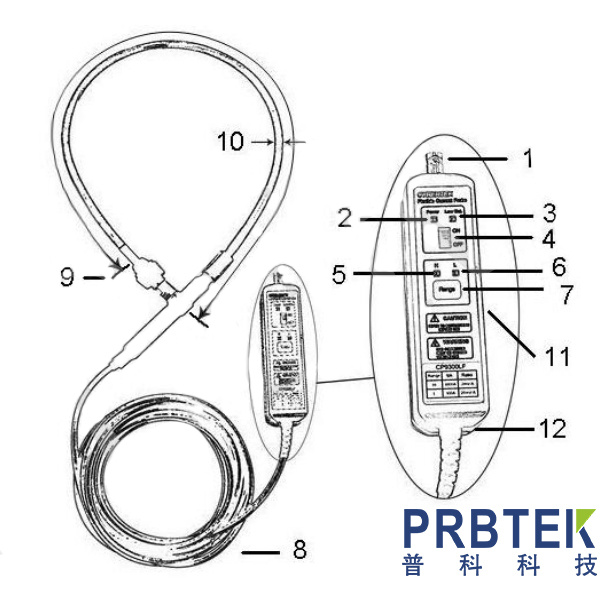

　　產品說明：

　　1)信號輸出接口：BNC 標準接口，通過標配 BNC 連接線可接任何廠家示波器等。

　　2)電源指示燈：通電后，該指示燈亮為綠色。

　　3)低電池報警指示燈：電池電壓低后，該指示燈亮為紅色，提示更換電池。

　　4)電源開關：控制電源開和關。

　　5)H 檔位指示燈：大電流檔位指示燈。

　　6)L 檔位指示燈：小電流檔位指示燈。

　　7)量程選擇按鍵：實現 H 和 L 量程的切換。

　　8)連接線：探頭和控制盒連接，長度可定制。

　　9)柔性探頭周長：典型值 700mm，長度可定制。

　　10)探頭感應環本體直徑：典型值：8mm。

　　操作方法：

　　探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據被測電流大小選擇合適的檔位，探頭靈敏度指標設置示波器衰減比例:例如靈敏度為 50mV/A，示波器設置 20X;靈敏度為 1mV/A,示波器設置 1000X。

　　使用電池供電或者外部 DC12V 電源供電，撥動開關到開位置，綠色電源指示燈亮。

　　插入被測電流導線，確保電流感應環插頭插到位(插到底部為止)，必要時使用旋鈕鎖住探頭，被測導線盡可能從探頭感應環中間穿過，否則影響測量精度。

　　被測電路通電。

　　測量結束后，先斷開電路，再拔下探頭環。

　　斷開探頭電源，保存好探頭。
