普科科技PRBTEK高壓差分探頭PKD5050的使用方法

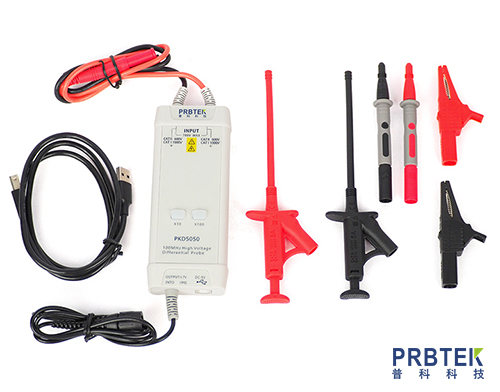

　　普科科技PKD5050差分探頭可以將輸入的高壓差分信號轉換為單端低壓信號，并通過示波器進行顯示。具有低、高兩檔衰減可供選擇，差分測量電壓最高可達700V。

　　操作說明：

　　1.使用探頭配備的USB線將差分探頭連接至示波器的USB接口，進行供電;

　　2.將輸出端子BNC與示波器通道輸入或其他測量儀器相連(務必確認所連接的示波器或者其他測量儀器接地正常);

　　3.根據被測電壓范圍選擇合適的衰減檔位;

　　4.將輸入端子和需要使用的測試夾或者鉤或針連接好，并連接至被測對象開始測量;如果產生過載(按鍵指示燈閃爍時)，請立即斷開電源或輸入;

　　5.設置測量儀器。

　　注意事項：

　　1.在測量時盡量使輸入線雙絞，這樣可以更好的消除噪聲，提高高頻響應的能力;

　　2.在測量時盡量不要使用輸入延長線，否則會引入更多的噪聲;

　　3.測量高頻信號時不要用手或者其他物體接觸輸入線的末端，否則會引入新的阻抗，從而影響測量的精度;

　　4.輸出接示波器時要求示波器的輸入阻抗不小于1MΩ，頻段不低于100MHz;

　　5.建議開機預熱20分鐘使用;

　　6.當溫差較大或者其他因素導致零點不準時，需要對零點進行校準。
