如何對示波器電壓探頭和電流探頭進行偏移校正

　　使用電壓探頭和電流探頭等不同類型的示波器探頭進行測量時，對探頭進行偏移校正是十分必要的。

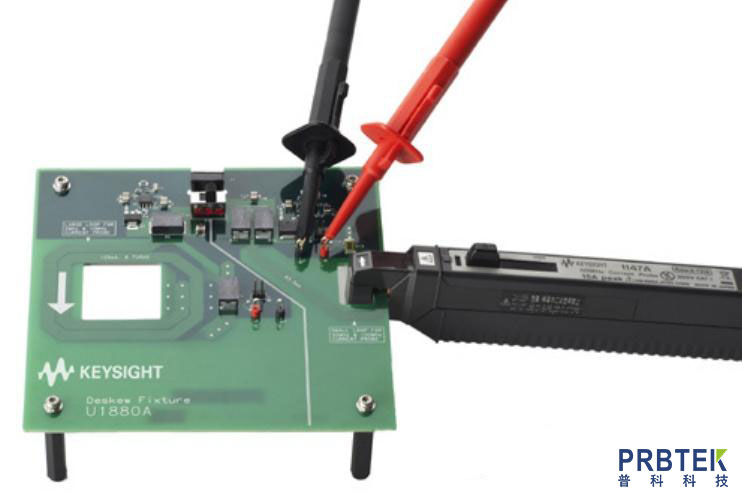

　　圖1 Keysight U1880A 偏移校正夾具

　　偏移校正十分重要，因為對于開關損耗測量，晶體管開關打開和關閉相之間納秒的差異有可能造成功率和能量損耗測量出現大的誤差。自動偏移校正程序使用推薦的 U1880A 偏移校正夾具 ( 圖 1)，可消除不同探頭的傳播時延差異， 提高開關電源測量精度。

　　快速進行偏移校正步驟：

　　1. 使用 U1880A 功率測量偏移校正夾具 的 USB 電纜連接偏移校正夾具和示波器背部 的 USB 端口。

　　2. 按下前面板的 [Default Setup] 鍵。

　　3. 按下前面板的 [Analyze] 鍵，然后按下 Features 功能鍵并選 擇 Power Application。

　　4. 按下 Analysis 功能鍵，然后選擇 Power Quality。

　　5. 按下 Signals 功能鍵，然后按下 Deskew 功能鍵。注意，使 用 Current Harmonics 和 Switching Loss 測量菜單也可以調 用自動偏移校正功能。

　　6. 如圖 2 連接圖所示，設置偏移校正夾具上的 S1 開關為“小 環路”設置。

　　7. 將 N2790A 高壓差分有源探頭分別連接示波器通道 1 輸入 以及 U1880A 偏移校正夾具上的 J6( 紅色引線至紅色測試 點 ) 和 J7( 黑色引線至黑色測試點 )，如連接圖所示。

　　8. 使用電流探頭連接示波器通道 2 輸入與“小環路”，請參照偏移校正夾具的指示方向 ( 電流流向電路板頂部 )。

　　9. 按下示波器的 Auto Deskew 功能鍵。

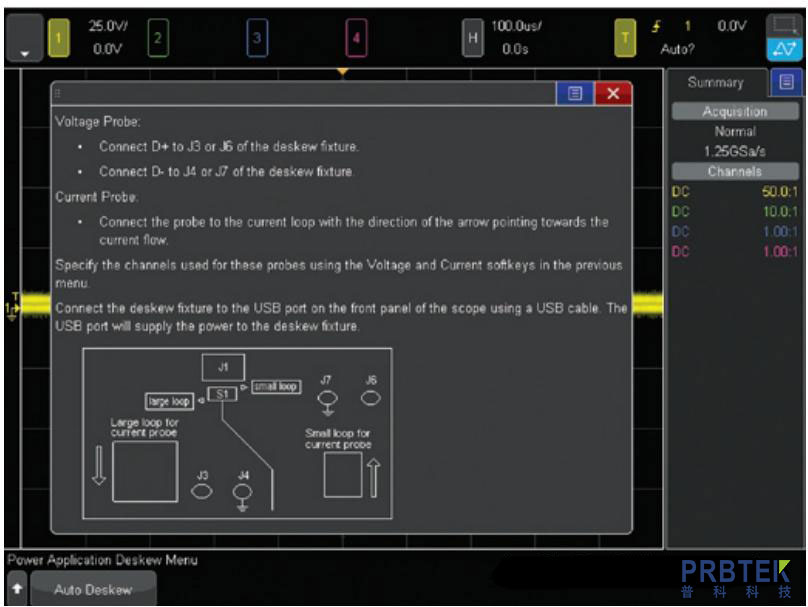

　　圖 2：偏移校正連接圖

　　完成自動偏移校正后，示波器顯示應與圖 3 類似。

　　圖 3：完成電壓探頭和電流探頭間自動偏移校正之后的偏移校正顯示

　　偏移校正因數將保留在通道 2 探頭設置菜單中，不易丟失。

　　您可以手動更改偏移校正因數，或在示波器 [Save/Recall] 菜單中執行“工廠 默認設置”操作，將其重新設置為零。

　　執行標準的前面板 [Default Setup] 操作不會重新設置偏移校正因數。
