示波器如何安全測量220V市電？

　　用示波器測量220V市電最容易發生的損壞問題：

　　1、測量時跳閘;

　　2、使用人不小心觸電;

　　3、測量時燒毀示波器;

　　今天我們就來談?wù)劄槭裁磿霈F(xiàn)這些問題，以及如何避免。

　　220V市電與示波器的供電關系：

　　220V市電通常有三條與我們直接相關的線路：火線、零線、地線。

　　火線(L)：又稱相線，由發電站或變電站提供，對地電壓220V，人體接觸有觸電危險;

　　零線(N)：為火線提供電路，在發電站或變電站端接地;由于遠端接地，居民樓用戶端電位不一定為零，可能帶弱電。這就是為什么我們觸摸零線時會有觸電感;

　　地線(E)：在居民樓用戶端連接大地線，可靠的地線與我們腳下的大地等電位，絕對安全。

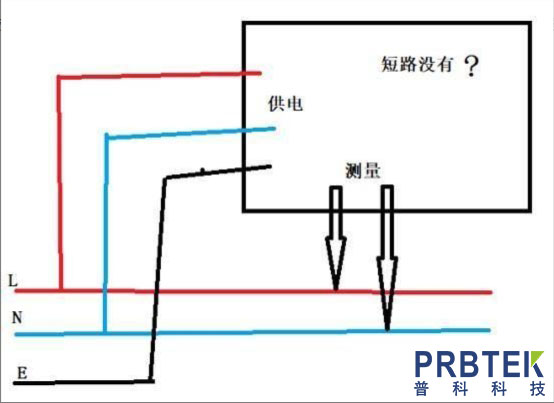

　　為什么示波器測量220V市電容易出問題?問題的根源在于示波器的220V供電，如下圖所示：

　　讓我們來看看示波器的供電方式。示波器的供電不外乎以下幾種：

　　1、220V直接供電：最常見的供電方式，優點是成本低;其供電電路與220V市電的接線關系如下：

　　2、電池供電：成本高，但可實現移動測量和浮地測量;

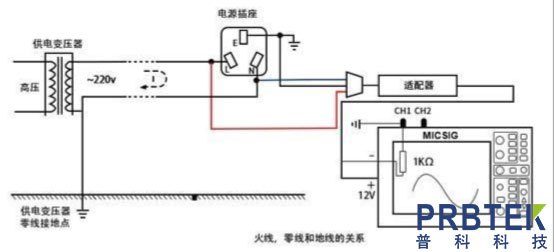

　　3、電源適配器供電：成本高，一般采用電池供電設計，其供電電路與220V市電的接線關系如下：

　　確認測量量程

　　測量市電時，應確認探頭和示波器的電壓范圍是否滿足測量要求。

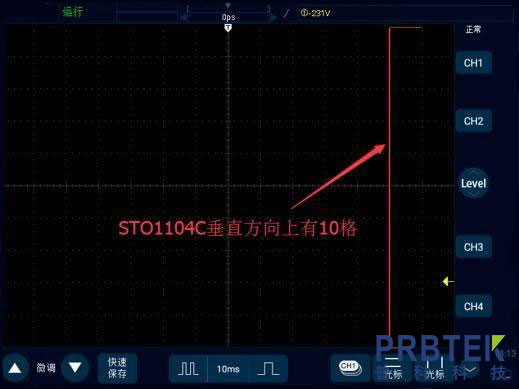

　　如麥科信STO1104C智能示波器，標準探頭為×最大安全工作電壓為600Vpk;示波器垂直檔位最大為10V/格，垂直方向上有10格，即最大電壓測量范圍為100V峰值，配合探頭×在10檔中，測量的最大電壓峰值為1000V，因此從測量范圍上看，是滿足測量220V市電的要求。

　　示波器的垂直方向代表電壓值

　　錯誤的測量方法：

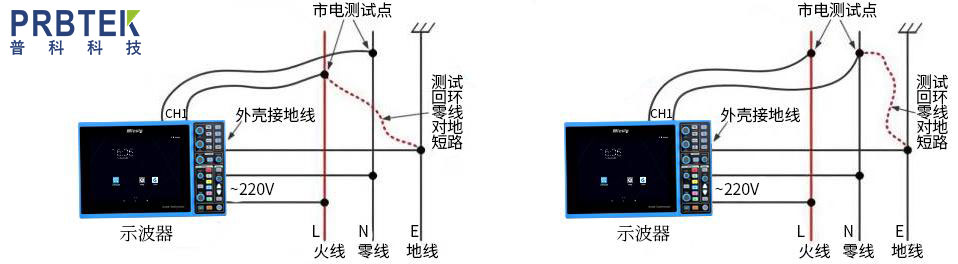

　　普通示波器沒有隔離，外殼金屬端和探頭的負端(地面)與地線相連。如圖所示，當用示波器直接測量零線和火線時，零線或火線會間接短路(等于圖中的紅色虛線)，非常危險。因此，示波器不能直接測量市政電力。

　　錯誤的測量方法

　　不推薦的測量方法：

　　浮地測量有一定的風險，如果操作不當，可能會導致觸電事故。同時，這是一種不安全和不準確的方法，因?yàn)楦〉睾笫静ㄆ骱偷厍蚣纳娙萜鲿剐盘栤徛暚F(xiàn)象，導致信號扭曲。

　　通過人工斷開示波器電源線(用兩芯電源插頭或用示波器電池供電)或使用隔離變壓器，達到斷開測量環的目的，實現“浮地”測量。

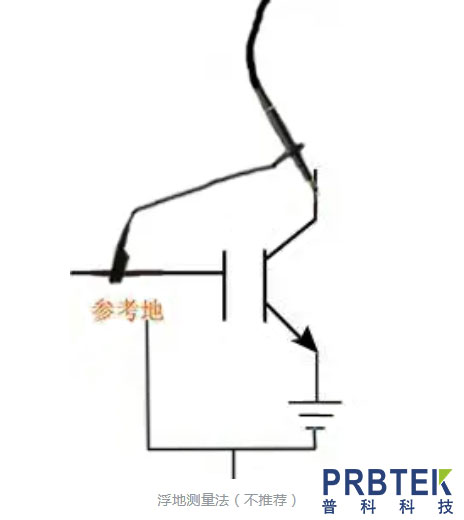

　　浮地測量法(不推薦)

　　浮地測量時，示波器外殼的金屬端與探頭接地端具有相同的電平。當測量市政電源時，外殼可能有220V的電壓。一旦人體接觸到示波器外殼，電流就會通過人體流入地球，這是非常危險的!

　　推薦的測量方法：

　　考慮到普通示波器的安全角度，使用高壓差分探頭測量市電是絕對安全的。

　　高壓差分探頭測量

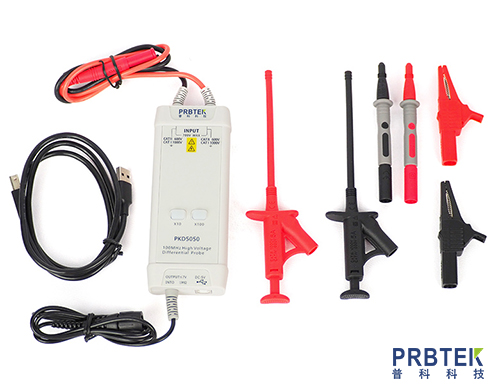

　　差分探頭是利用差分放大原理設計的示波器探頭，可以將任意間的兩個浮動信號轉換為對地信號。使用高壓差分探頭是最好的推薦方式，安全方便。

　　最后

　　示波器是一種用于測量交流電或脈沖電流波形狀的儀器，可以用示波器觀察可以變成電效應的周期性物理過程。因此，學習如何正確和安全地使用示波器是非常重要的。特別是在測量一些高壓信號時，必須找出各種信號線之間的關系，以正確連接被測信號，以確保安全測量。
