高壓差分探頭測試實例分析

　　探頭的種類很多，其中高壓差分探頭在開關電源應用中十分廣泛，然而很多工程師對差分探頭的理解不是很深刻，市場上差分探頭生產廠家也不少，性能指標各不相同，甚至相差甚遠，造成測出的波形也不盡相同，工程師無法看到正確波形。本文將列舉幾個高壓差分探頭在開關電源的典型應用。

　　下面我們來看一下高壓差分探頭測試實例

　　1.差分探頭測試半橋電路中MOS管的DS極間電壓

　　以下是利用CYBERTEK DP6130測試半橋電路上下管DS波形實例：

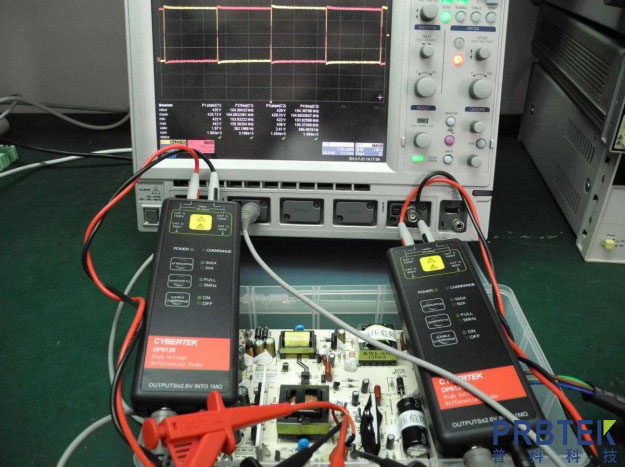

　　圖1 差分探頭測試上下管DS極間電壓系統

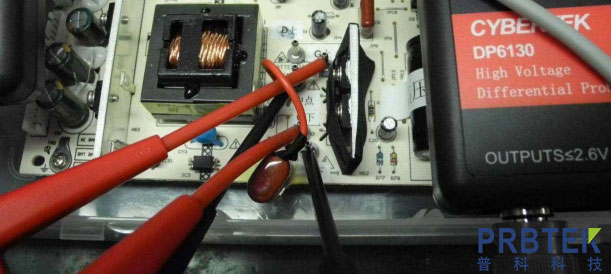

　　圖2 測試點特寫

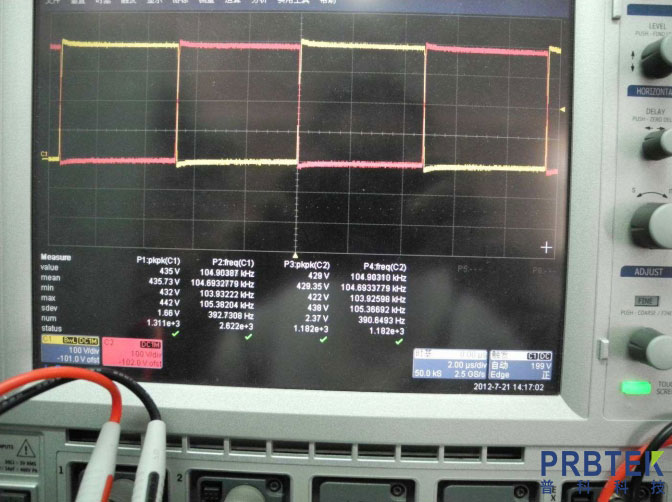

　　圖3 上下管DS波形

　　以上實例說明，差分探頭滿足浮地測量的需要和普通示波器通道間隔離的需求。這里需要說明：上下管的DS電壓一般幾百V以上，一般差分探頭測量問題都不大，但是如果測到的波形尖峰很大，用戶需要考慮是否是差分探頭本身造成的，如果差分探頭的畸變指標設計的不好，可能會導致尖峰過高現象的發生，后續會有相關實例演示說明;在本人的實際測試中，遇到過示波器通道間延時不一樣，這也是客戶需要考慮的問題，特別是上下管波形對比時，如果示波器的不同通道的延時相差很大，客戶必須考慮進去，一般相同型號的差分探頭延時相差不大，都是幾個ns的差別。

　　2.差分探頭測試半橋電路中MOS管的GS極間驅動電壓

　　以下是利用CYBERTEK差分探頭DP6130測試上下管GS波形實例：

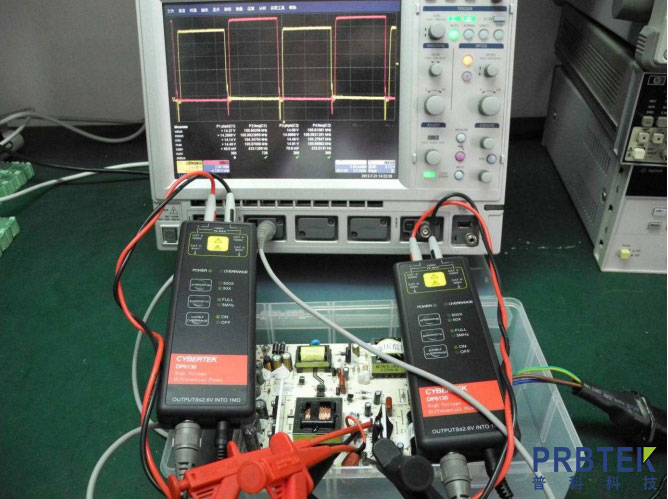

　　圖4 差分探頭測試半橋電路上下管DS極間電壓系統

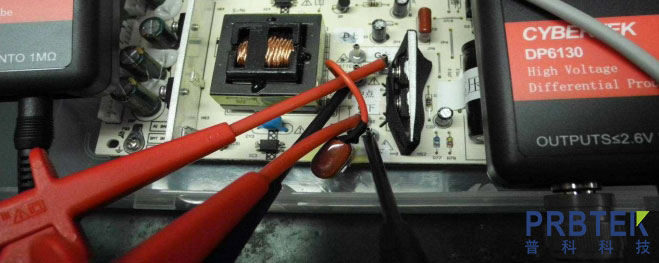

　　圖5 測試點特寫

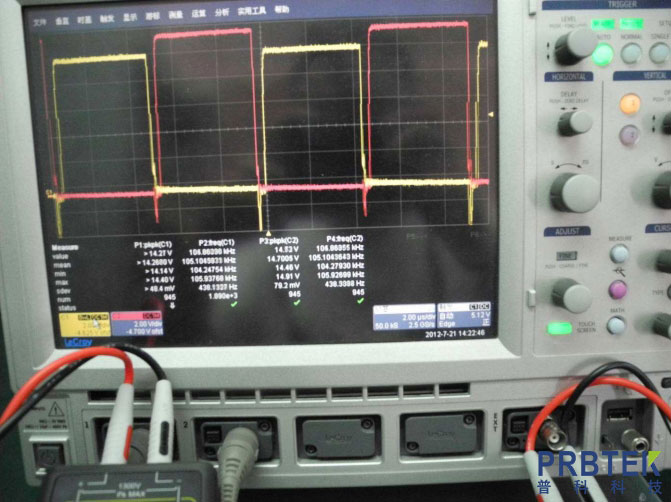

　　圖6 半橋電路上下管 GS 波形

　　通過以上實例分析，高壓差分探頭也可以測量驅動波形。差分探頭在測量驅動管波形時，特別是上管驅動波形，由于差分電壓(驅動電壓)很小，只有十幾V，但是共模電壓很大，通常達到幾百V，這時CMRR(共模指標)就顯得尤為重要，如果CMRR指標不夠高，測量這類信號時，波形將會嚴重失真。下午將重點討論差分探頭的CMRR問題。
