泰克TEKTRONIX電源紋波探頭TPR1000的產品特點及其使用方法

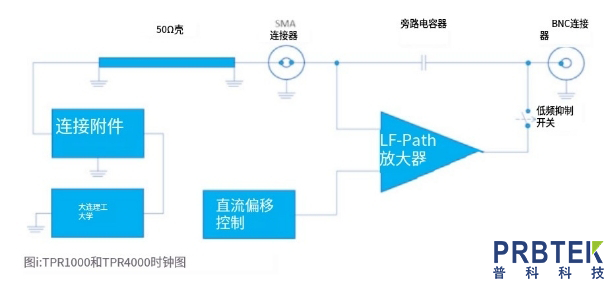

　　框圖顯示了電源軌探頭TPR1000和TPR4000中的主要電路塊或模塊.

　　TPR1000和TPR4000功能通過擴展示波器偏移能力，同時保持進入儀器的低噪聲信號路徑。線性動態范圍可以使用LF放大器中的DC偏移控制在偏移電壓工作窗口附近移動。當不需要直流偏置時，通過在儀器垂直菜單中將耦合模式設置為直流拒絕，可以斷開低頻放大器。旁路電容器充當高頻分量的低阻抗路徑，同時阻擋低頻分量。由于TPR1000和TPR4000是為測量配電平面的低源阻抗而設計的，所以不建議測量源阻抗大于1Ω的器件，因此可以使用不同的方法。

　　主要特點

　　TPR1000和TPR4000探頭為測量-60至+60VDC直流電源軌上的紋波提供了低噪聲、大偏移范圍的解決方案。泰克創Ix的動力軌道探測器提供業界領先的低噪音和高質量的Et距離要求tomea確信AC ripple在200μVp-pa和1之間。Vp-p 四個赫茲。主要活動包括:

　　示波器兼容性

　　6系列MSO、5系列MSO、4系列MSO、3系列MDO、MDO 30001、MDO 4000C1、MSO/DPO5000B、DPO7000C和DPO70000C/DX/SX2

　　帶寬 (直流耦合模式)

　　TPR1000:直流至1GHz

　　TPR4000:直流至4GHz

　　帶寬(直流拒絕模式)

　　TPR1000:10 kHz至1 GHz

　　TPR4000從10kHz到4 GHz

　　線性動態范圍

　　高達60V直流電，1Vp-p帶寬5

　　衰減:1.25倍3

　　測量精度

　　直流線性度<0.1%

　　階躍響應長期像差:<±1%

　　噪音

　　<200μVp-pnoiseon 6系列MSO(20MHzBW限制)<1 mvp噪聲對6系列MSO(全帶寬)

　　輸入阻抗

　　50可DC至10 HZ

　　50歐AC 100千茲

　　尖端6處的溫度范圍

　　-40至+85℃(標準附件)

　　-40至+155℃(可選擇高溫電纜)

　　抵消

　　±60V偏置范圍

　　偏置整定誤差

　　最大值:土(設定值的2%+2.5 mV)

　　典型:在SPC和探頭零點后±(0.1%+2.5 mV)

　　1 由于TPR1000和TPR4000探頭與MDO3000和MDO4000C之間的軟件不兼容當這些示波器用于垂直刻度設置小于2mV/ division時，探頭測量的準確性會降低。對于所有其他垂直刻度設置，探頭的指定精度保持不變。

　　2 DPO70000示波器需要可選的TCA-VPI50適配器。

　　3 頻率調整為小于10。

　　4通過SMA到SMA電纜或焊接Micro-Coax fp

　　5最大交流有效值為1V。

　　6 comp box和示波器cope溫度范圍受示波器工作條件的限制。

　　連接到主儀表

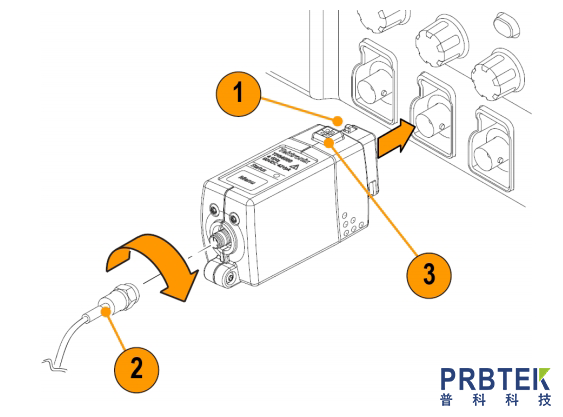

　　1.將探頭體滑入FlexChannel或VPI插座。當完全啟動時，探測器會咔嗒一聲到位。連接探頭時，主機儀器從探頭中讀取信息并識別設備。

　　注意：將探頭預熱至少20分鐘，以達到保證規格要求。

　　2.將下列探頭電纜之一連接到探頭主體上的SMA連接器上。將SMA螺母扭矩限制為8 in-bs，用于連接或拆卸:

　　SMA到SMA標準電纜(標準附件)

　　SMA到MM CX標準電纜(標準附件)

　　SMA到MM CX高溫電纜(可選附件)

　　1 GHz瀏覽器探頭電纜(可選配件)

　　3.要斷開連接，請按下閂鎖釋放按鈕并從儀器上拔出。
