如何使用無源探頭進行差分測量？

　　如何使用無源探頭進行差分測量?

　　您可以使用兩個無源探頭進行偽差分測量。為此，您必須使用示波器上的數學函數。將探頭連接至通道。1 和 ch. 2 分別反轉通道。2 然后使用數學函數添加ch。1 和 ch. 2. 完成此操作后，ch. 1 探頭用作同相輸入，ch. 1 探頭用作同相輸入。2 作為反相輸入。將探頭連接到電路，并將兩個接地端連接到電路接地端，如下圖 1 所示。

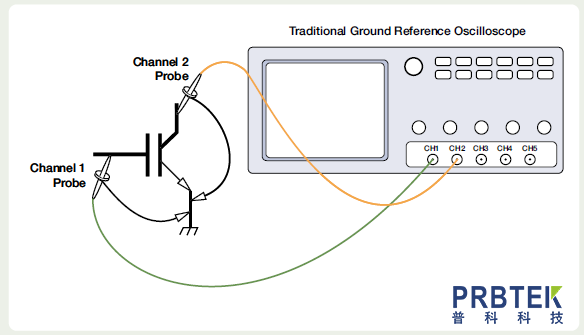

　　圖 1： 偽差分探測示例

　　請注意，示波器通道應設置為相同的伏特/格，并且探頭應匹配以最大化共模抑制無線電。在較新的示波器上，可以使用數學函數從 ch.1 中減去 ch.1。2、與上面的方法完成同樣的事情。
