AARONIA安諾尼近場探頭套裝PBS1(DC-9GHz)產品介紹

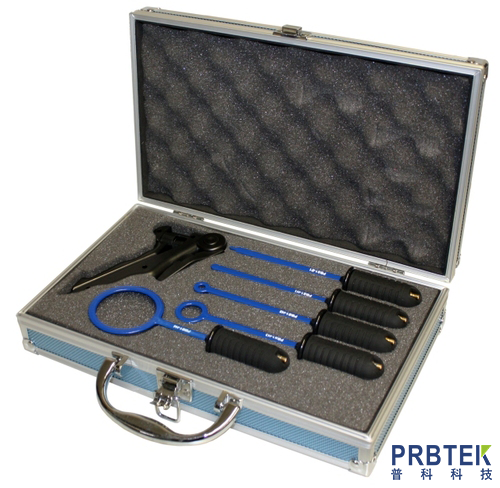

　　德國安諾尼近場探頭套裝PBS1(DC-9GHz)適用于所有頻譜分析儀或示波器，EMC干擾源定位頻率高至9GHz。該套包括5個探頭:4個磁場探頭和1個電場探頭。完美定位干擾源。

　　產品亮點

　　頻率范圍:DC-9GHz

　　5副不同尺寸的電磁場探頭，適應不同場景的干擾源檢測

　　符合EN55011

　　符合EN55022

　　符合EN50371(A級/B級測量)/其他EMC電磁兼容標準

　　為什么EMC電磁兼容測試需要用到近場探頭?

　　在認證機構中，使用經過各類校準的天線進行輻射泄露測試，都是進行的遠場測量。標準的遠場輻射泄漏測試，可以準確定量的告訴我們被測件是否符合相應的EMC/EMI標準。但是遠場測試無法告訴工程師，嚴重的輻射問題到底是來自于殼體的縫隙，還是來自連接的電纜USB，LAN之類的通信接口，或PCB上某個元器件及線路。在這種情況下，我們可以通過近場測試的方法來定位輻射的真正來源。

　　近場EMI測量的問題在于使用近場探頭的測量結果和使用天線進行遠場測量的結果無法直接進行數學轉換。但是存在一個基本原理:近場的輻射越大，遠場的輻射也必然越大。所以使用近場探頭測量，實際上是一個相對量的測量，而不是精確的絕對量測量。使用近場探頭進行EMI預兼容測試時，我們常常把新被測件測試結果和一個已知合格被測件的近場探頭測試(近場測試)結果進行比較，來預測EMI輻射泄漏測試(遠場測試)的結果，而不是直接和符合EMI兼容標準的限制線進行比較。同時，測試的絕對數值意義也不大，因?yàn)檫@個測試結果和諸多變量，包括探頭的位置方向、被測件的形狀等會密切相關。通過配合40dB前置放大器可以提高測試的靈敏度，簡單理解是可以探測更微弱的輻射信號。

　　總而言之，近場探頭主要應用于查找干擾源，判定干擾產生的原因。是配合使用的頻譜分析儀或者接收機，幫助工程師快速查找輻射源，而不是精確的絕對量測量。通過近場探頭快速查找輻射源，大大減少產品的研發周期，減少往返實驗室的時間和金錢，減少不必要的錯誤測試。

　　近場探頭的種類和特征

　　近場探頭的種類及主要特點電磁場是由電場和磁場構成。在近場，電場和磁場共同存在，其強度不構成固定關系。以電場為主還是磁場為主，主要是由發射源的類型決定的。簡而言之，在高電壓，低電流的區域，電場大于磁場。高電流，低電壓的區域，磁場大于電場。同時在主要的EMI測試頻段，磁場隨著距離的變化要快于電場。

　　磁場是由電流產生的，所以最常見的發射源包括芯片，器件的管腳、PCB上的布線、電源線及信號線纜。最常見的磁場探頭多為環狀，當磁場傳播線和探頭環面垂直的時候，測量數值最大。所以在測量過程中，工程師一般需要旋轉探頭的方向來測量到最大的磁場數值，同時避免遺漏重要的發射源。

　　電場是由電壓產生，主要的發射源包括一些未端接器件的線纜、連接高阻器件的PCB布線等。最簡單的電場探頭類似一根小天線。有人甚至把同軸電纜前端的一小段屏蔽層剝開，露出芯線來構成簡單的電場探頭進行使用。

　　如何選擇近場探頭?

　　選擇近場探頭往往要考慮幾個重要因素，包括分辨率、靈敏度和頻率響應等。

　　近場探頭的靈敏度不是一個絕對的指標，關鍵是看探頭和配合使用的頻譜分析儀或者接收機,能不能容易的測量到輻射泄漏信號，并且有足夠的裕量去觀察改進后的變化。如果頻譜儀的靈敏度很高，我們可以選擇靈敏度相對較低一些的探頭。反之就必須選擇靈敏度高的探頭，甚至考慮外接前置放大器提高整體系統的靈敏度。

　　分辨率也就是探頭分辨干擾源位置的能力，簡單理解就是減小探頭的尺寸，提高分辨干擾位置的能力。而通常來說分辨率和靈敏度是一對矛盾體。以我們最常用的環狀磁場探頭為例，尺寸越大的環狀探頭，靈敏度往往越高，測試面積越大，從而分辨率就會越低。

　　而比較推薦的辦法是選用一組多個尺寸的探頭，在大范圍測試的時候用較大的探頭，找到疑似輻射源區域，再逐漸減小探頭尺寸，最終定位到干擾源。

　　頻率響應就是探頭測量同樣幅度，不同頻率的信號，所得到的幅值差異。使用探頭進行EMI分析，是一種相對，定性的測試。但是如果探頭的頻率響應較差或不夠平坦，會使全頻段的測試結果不直觀，讓我們忽略一些重要的輻射泄漏信號。探頭的形狀以及多樣性也是重要的因素。
