知用CYBERTEK電源紋波探頭RP6060的應用及其操作步驟

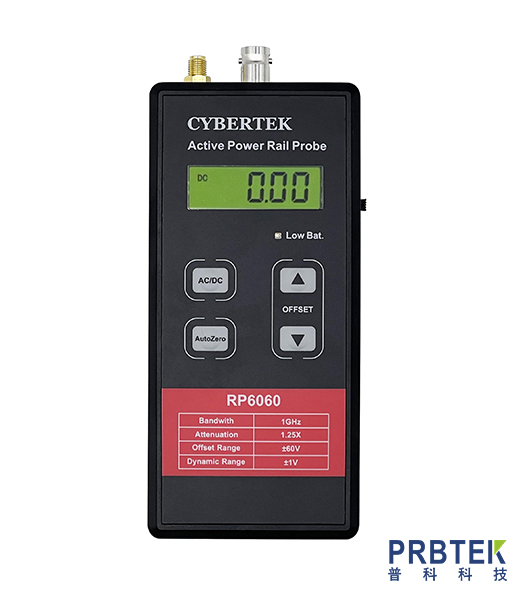

　　CYBERTEK知用RP6060探頭為測量DC電源軌上的紋波而提供低噪聲、大偏置范圍解決方案，其DC 電源軌范圍為-60 ~ +60 VDC。提供了所需的行業領先的低噪聲和大偏置范圍，可以測量 1GHz 以下200μVp-p ~ 800mVp-p的 AC 紋波。該探頭主要用于測量配電平面的低源阻抗，所以不建議在源阻抗>1 Ω的情況下測量設備，因為這可能會導致波形失真。

　　現代電子產品新增的功能、更高的密度、更快的開關速度，正推動著對更低的供電電壓的需求。設計人員需要放大電源軌， 查找高頻干擾信號，測量紋波，在更緊張的容限下分析耦合效應。示波器通常沒有足夠的偏置，把 DC 軌上的噪聲和紋波位移到屏幕中心來進行所需的測量。RP6060 探頭提供了低噪聲測量解決方案(示波器和探頭)，這一點非常關鍵，以區分示波器和探頭的噪聲與被測的DC 電源的噪聲和紋波。探頭中較高的輸入阻抗，可以最大限度地減少示波器負載對 DC 軌道的影響(50 kΩ)。探頭提供的帶寬越高，能夠查看 DC 軌道上可能影響的數據信號、時鐘等信號的內容(諧波、更快的紋波等)就越多。

　　應用

　　探測汽車、工業和消費市場中芯片組的電源軌電壓供電和控制功能

　　探測數字功率管理、內存和以太網連接能力

　　探測高頻電源軌上的噪聲源

　　操作步驟

　　探頭輸出連接示波器，示波器輸入阻抗設置為 50Ω。

　　根據需要選擇合適配件連接被測點，探頭通電。

　　被測設備上電測量，使用自動調零功能實現偏置歸零。

　　測量結束后，關閉被測設備，探頭斷電，斷開連接，保存好探頭。

　　保養及維護

　　保持探頭的清潔干燥。

　　若需清潔，可用柔軟干布擦拭，不可使用化學藥劑清潔。

　　不使用探頭時，請將其放入所配包裝內，置于陰涼﹑潔凈和干燥處。

　　運輸探頭時，務必放入本公司所配的包裝內，可起防震作用。

　　不可用力拽拉輸入線和輸出線。
