保護板電流探頭如何選

　　在選擇保護板電流探頭時，需要考慮以下幾個關鍵因素：

　　一、電流測量范圍

　　1.確定最大電流

　　首先要明確保護板可能出現的最大電流值。例如，在一些小型電子設備(如手機、平板電腦等)的保護板中，最大電流可能在幾安培以內;而在大功率設備(如電動汽車電池管理系統中的保護板)，最大電流可能達到數百安培甚至更高。

　　如果最大電流為10A，那么就需要選擇測量范圍能夠覆蓋10A的電流探頭，一般會選擇測量范圍稍大于10A的探頭，例如15A或20A的探頭，以確保在電流峰值或異常情況下也能準確測量。

　　2.考慮最小電流

　　除了最大電流，保護板可能存在的最小電流也是需要考慮的。對于一些低功耗模式下的保護板，可能會有毫安級別的小電流。如果需要精確測量這些小電流，就需要選擇能夠測量小電流且具有較高分辨率的電流探頭。例如，有些電流探頭可以測量到毫安甚至微安級別的電流，這對于分析保護板在待機或低功耗狀態下的性能非常重要。

　　二、精度和分辨率要求

　　1.精度

　　對于保護板的電流測量，精度要求取決于具體的應用場景。在一些對能量管理要求嚴格的設備中，如高精度的電池充電系統，可能需要較高的電流測量精度。例如，要求電流測量誤差在±1%以內。高精度的電流探頭通常采用更先進的傳感器技術和校準方法，價格也相對較高。

　　2.分辨率

　　分辨率是指能夠區分的最小電流變化量。如果保護板的電流變化非常細微，就需要高分辨率的電流探頭。例如，在分析保護板對微小電流波動的響應時，分辨率為1mA的電流探頭可能比分辨率為10mA的探頭更能捕捉到細節，有助于準確評估保護板的性能。

　　三、帶寬和頻率響應

　　1.帶寬

　　保護板中的電流信號可能包含不同的頻率成分。如果保護板涉及到高速開關電路(如在一些采用高頻開關電源技術的設備中)，電流信號會有較高的頻率分量。例如，在開關頻率為100kHz的電源電路中，就需要選擇帶寬能夠覆蓋100kHz的電流探頭。一般來說，帶寬越高，能夠測量的信號頻率范圍越廣，但價格也可能越高。

　　2.頻率響應

　　除了帶寬，還需要考慮電流探頭的頻率響應特性。理想的電流探頭在其帶寬范圍內應該有平坦的頻率響應曲線，即對不同頻率的電流信號具有相同的靈敏度。如果頻率響應不平坦，可能會導致在測量某些頻率的電流信號時出現較大的誤差。

　　四、電氣隔離特性

　　1.安全隔離

　　在很多情況下，保護板可能與高電壓部分存在關聯。例如，在高壓電池系統中，保護板一側可能連接著高電壓的電池組，另一側連接著低電壓的控制電路。電流探頭具有電氣隔離特性可以防止高電壓串入測量設備，保護操作人員和測量設備的安全。電氣隔離電壓等級需要根據實際應用中的電壓情況來選擇，例如，如果保護板可能涉及到幾百伏的電壓差，就需要選擇隔離電壓等級高于這個值的電流探頭。

　　2.避免干擾

　　電氣隔離還可以避免測量電路對保護板電路產生干擾。特別是在一些對電磁兼容性要求較高的設備中，良好的電氣隔離可以確保保護板正常工作，同時也能提高電流測量的準確性。

　　五、探頭尺寸和安裝方式

　　1.尺寸適配

　　保護板的布局和空間大小會影響電流探頭的選擇。如果保護板的空間非常緊湊，就需要選擇尺寸較小的電流探頭，以便能夠方便地安裝在保護板附近進行電流測量。例如，一些小型的表面貼裝式電流探頭可以直接安裝在保護板的PCB板上，節省空間。

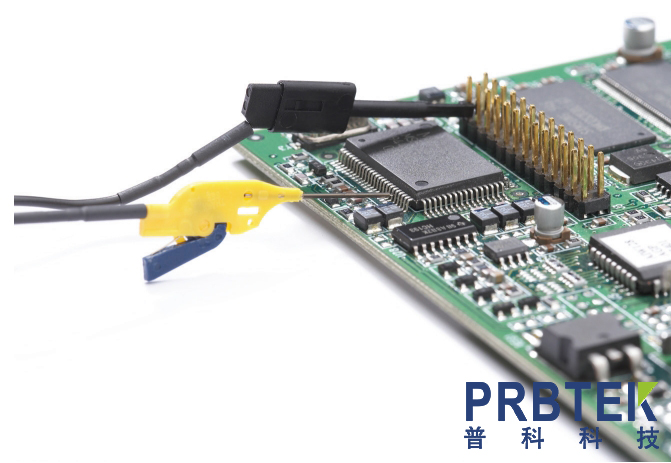

　　2.安裝便捷性

　　考慮探頭的安裝方式是否方便。有些電流探頭可以通過夾子式的連接方式快速夾在被測導線上，這種方式安裝和拆卸都很方便，適用于需要頻繁更換測量位置的情況。而有些探頭可能需要焊接或特殊的連接方式，這種方式可能更適合長期固定測量的場景。
