Pearson皮爾森寬頻電流互感器在浪涌電流測試中的專業應用

　　一、浪涌電流測試的特殊要求

　　浪涌電流測試是EMC(電磁兼容性)測試和電力設備評估中的關鍵環節，其典型測試要求包括：

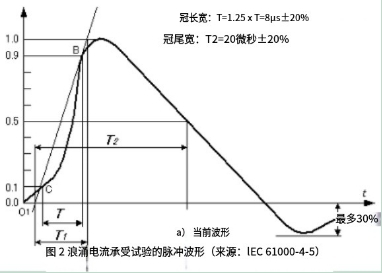

　　脈沖波形：8×20微秒或10×350微秒標準單次脈沖

　　電流幅度：通常超過1000安培

　　測量精度：需要準確捕捉瞬態波形特征

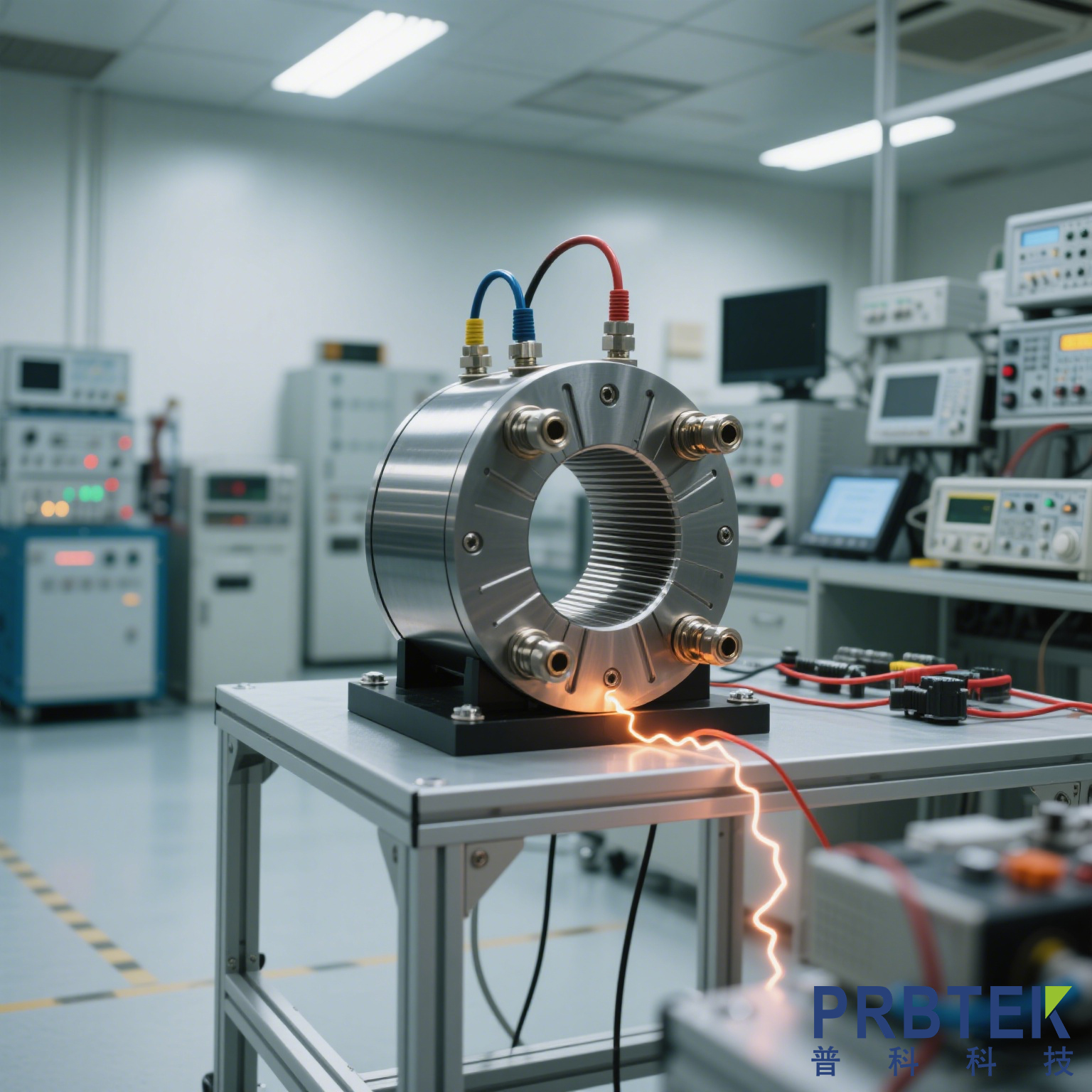

　　二、皮爾森寬頻電流探頭的技術特性

　　為滿足上述嚴苛測試要求，皮爾森電子開發了專業系列寬頻電流探頭：

　　1. 關鍵參數

　　傳輸阻抗：≤0.01 V/A(確保大電流測量的安全性)

　　帶寬：典型值DC-20MHz(完整捕捉浪涌波形前沿)

　　峰值電流能力：最高可達100kA(滿足極端測試需求)

　　2. 結構優勢

　　無磁芯設計：完全避免磁飽和問題

　　低插入阻抗：不影響被測電路特性

　　溫度穩定性：特殊材料保證高溫環境下的測量精度

　　三、行業應用案例

　　1. 雷電沖擊測試(8×20μs)

　　應用場景：通信基站防雷系統驗證

　　使用型號：Pearson Model 411(10kA峰值)

　　測試結果：準確記錄5.8kA峰值電流，前沿時間7.9μs

　　2. 醫療設備浪涌測試(10×350μs)

　　測試標準：IEC 61000-4-5

　　推薦探頭：Pearson Model 6600

　　特點：350μs長尾波精確測量，積分誤差<±1%

　　四、與測試設備的系統集成

　　皮爾森電子與主要沖擊測試設備制造商的深度合作體現在：

　　1.機械適配：專用安裝支架實現無損安裝

　　2.電氣匹配：輸出阻抗與示波器輸入完美匹配

　　3.校準服務：提供NIST可溯源的系統級校準

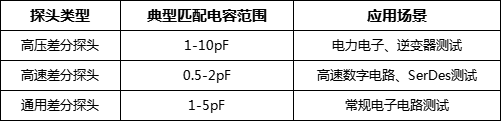

　　五、選型指南

　　六、測試注意事項

　　1.安裝方向：確保箭頭標記與電流方向一致

　　2.接地處理：使用配套接地環降低共模干擾

　　3.溫度監控：持續大電流測試時監測探頭溫度

　　4.信號積分：對原始微分信號進行數字/模擬積分處理

　　皮爾森寬頻電流探頭憑借其卓越的性能指標和可靠的測試表現，已成為浪涌電流測試領域的黃金標準，為電力電子、汽車電子、航空航天等行業的設備安全驗證提供了關鍵測量手段。
