測模塊的輸入輸出波形要用什么探頭？

　　在電子工程和電路測試中，測量模塊的輸入輸出波形是一項基礎且重要的工作。為了準確地捕捉和分析這些波形，選擇合適的探頭至關重要。本文將介紹幾種常用的探頭類型，并討論它們在測量輸入輸出波形時的應用。

　　1. 示波器探頭

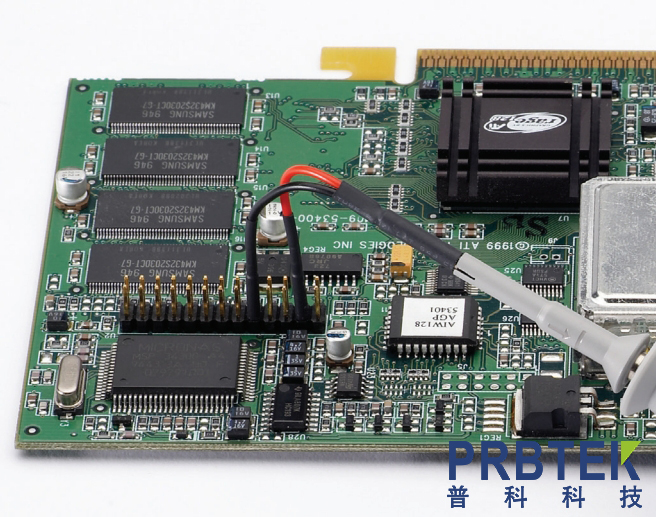

　　示波器探頭是最常用的測量工具之一，它用于將電路中的信號連接到示波器上進行觀察和分析。示波器探頭有多種類型，包括：

　　被動探頭：通常用于測量低頻信號，具有10:1或100:1的衰減比，可以擴展示波器的測量范圍，同時減少對被測電路的負載效應。

　　有源探頭：內置放大器，適用于高頻或小信號測量，可以提供更高的輸入阻抗和更低的噪聲。

　　差分探頭：用于測量差分信號，可以消除共模噪聲，適用于測量高速數字信號或電源的紋波。

　　2. 電流探頭

　　電流探頭用于測量電路中的電流，而不是電壓。它們通常通過感應電流產生的磁場來工作，有以下幾種類型：

　　夾式電流探頭：可以非侵入性地測量導線中的電流，非常適合在不斷開電路的情況下進行測量。

　　羅氏線圈：用于測量高頻或大電流，通過測量磁場的變化來間接測量電流。

　　3. 高壓探頭

　　高壓探頭用于測量高電壓信號，它們通常具有較高的絕緣性能和電壓等級，以確保安全和準確的測量。

　　4. 光隔離探頭

　　光隔離探頭使用光耦合技術，可以在測量時實現電氣隔離，這對于測量高電壓或需要隔離的敏感電路非常有用。

　　5. 特殊用途探頭

　　還有一些特殊用途的探頭，如溫度探頭、RF探頭等，它們用于特定的測量需求。

　　選擇探頭的考慮因素

　　在選擇探頭時，需要考慮以下因素：

　　頻率范圍：探頭的頻率響應應與被測信號的頻率范圍相匹配。

　　輸入阻抗：高輸入阻抗可以減少對被測電路的影響。

　　衰減比：根據被測信號的幅度選擇合適的衰減比。

　　隔離和安全：對于高電壓或敏感電路，需要考慮電氣隔離和安全標準。

　　選擇合適的探頭對于準確測量模塊的輸入輸出波形至關重要。工程師應根據被測信號的特性、頻率范圍、電壓等級和測量環境來選擇最合適的探頭類型。通過使用正確的探頭，可以確保測量結果的準確性和可靠性，從而為電路設計和故障排除提供有力的支持。
