電流探頭如何設置示波器參數

　　知用電流探頭能與市面上所有品牌的示波器兼容使用，為了準確方便地對電流進行測量，需要對示波器的參數進行設置，本文以市面上最為常見的三大示波器品牌：Tektronix，KEYSIGHT，LeCroy為例，講解搭配知用高頻電流探頭CP8030B/H，CP8150A使用時參數的設置

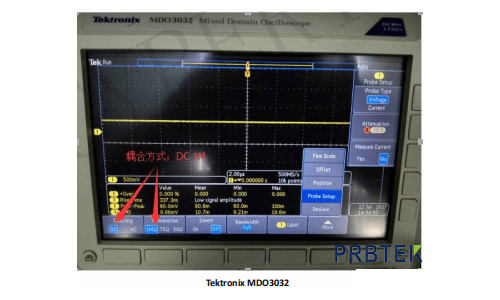

　　示波器耦合方式和阻抗設置為：DC 1MΩ

　　知用電流探頭已經把所測得的電流轉化為電壓形式輸出，默認的示波器阻抗是1MΩ。如果阻抗誤設為50Ω，信號會小一半

　　示波器的衰減比的設置

　　根據所用的探頭及其傳輸比，正確地設置示波器的衰減比，用戶就可以在示波器上直接讀出電流的數值而不需要進行手工換算(顯示的單位仍然是V)。

　　下面以CP8030B/H、CP8150A探頭為例：

　　CP8030B/H分為30A和5A兩個量程：

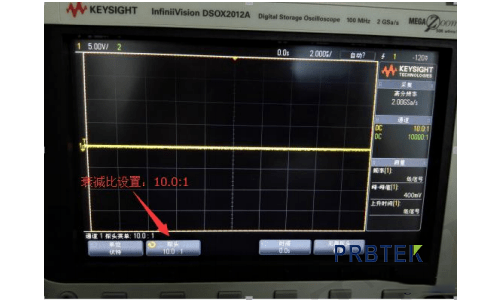

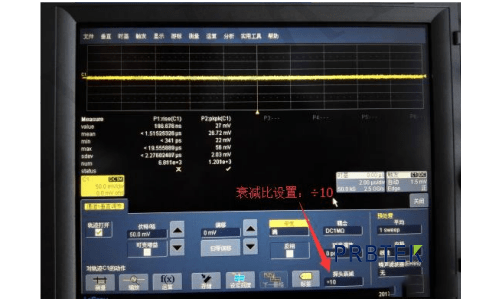

　　?30A量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設

　　置為“÷10”，“10X”或“10：1”如下圖：

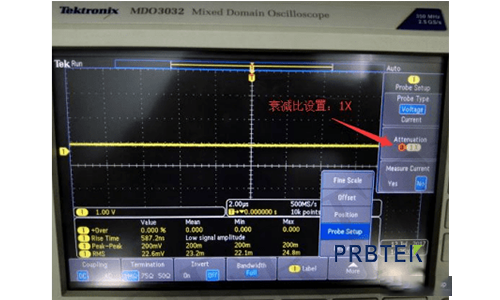

　　?5A量程，探頭電流傳輸比為：1V/A，示波器衰減比應設置為“÷1”“1：1”或

　　“1X”如下圖：

　　CP8150A分為150A和30A兩個量程：

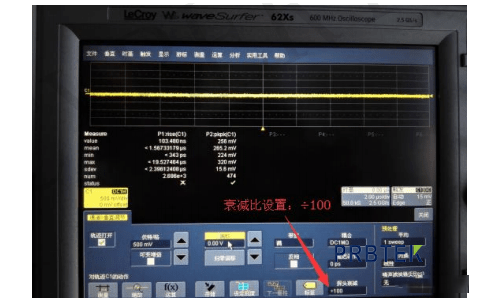

　　?150A量程，傳輸比為：0.01V/A;測量時，示波器衰減設置為“÷100”，“100：

　　1”或“100X”如下圖：

　　?30A量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設置為“÷10”，“10X”或“10：1”，設置方法與CP8030B/H 30A量程的檔位一樣。
